The Putken päiden muodostussarja on kattava laitevalikoima, joka kattaa täydellisen valikoiman metalliputkien päiden prosessointia – yksiasemaisista peruskoneista tavallista soivittelua ja jyrsimistä varten kehittyneisiin CNC-moniasemajärjestelmiin, jotka pystyvät monimutkaiseen peräkkäiseen muotoiluun, kaulaan, laajentamiseen, uritukseen ja pintakäsittelyyn yhdessä automatisoidussa syklissä. Tämä sarja on suunniteltu täyttämään auto-, ilmailu-, konevalmistus- ja LVI-teollisuuden tiukat standardit, joissa putken päiden geometria vaikuttaa suoraan liitoksen eheyteen, tiivistyskykyyn ja kokoonpanon sopivuuteen.
Tämän sarjan määrittävät ominaisuudet ovat sen täyden valikoiman kattavuus (yksittäiset koneet kokonaisten tuotantolinjojen läpi), sen edistyneiden muovaustekniikoiden integrointi (kylmäpäättely, kehruu ja CNC-ohjattu monivaihemuovaus) ja sen tehokkuuden ensisijainen suunnittelufilosofia, jossa automaatio ja monitoimivuus yhdistetään sykliajan ja työmäärän minimoimiseksi osaa kohti.
Ydinputken päiden muodostusprosessit ja niiden toiminta
Soihdutus
Soihdutus expands the tube end outward at a defined angle to create a seating surface for compression or flare fittings. The tube is clamped in a die, and a hardened conical punch is pressed axially into the bore, forcing the material to flow outward. Standard flare angles include 37° (SAE/JIC), 45° (DIN) ja kupla/käänteiset soihdut . Mittatarkkuus on kriittinen – toleranssin ulkopuolella oleva kulmakulma aiheuttaa liitosvuodon hydrauli- ja jäähdytysjärjestelmissä.
Reunus ja uritus
Reuna muodostaa kehän suuntaisen kohotetun renkaan putken pään ulkopuolelle, mikä tarjoaa positiivisen rajoittimen letkun tai työntöliittimen kiinnitykselle. Urittaminen tuottaa kehäuran O-renkaan tai napsautusrenkaan kiinnitystä varten. Molemmat toiminnot suoritetaan käyttämällä rullatyyppistä työkalua, joka syötetään säteittäisesti pyörivään putkeen, jolloin saadaan puhtaita, yhtenäisiä profiileja ilman materiaalin poistoa.
Kaula (pienentävä)
Kauloitus pienentää putken pään ulkohalkaisijaa yhden tai useamman progressiivisen suutinvaiheen kautta. Tätä käytetään yleisesti luotaessa porrastettuja putkikokoonpanoja, joissa halkaisijaltaan pienempi sisäosa sopii suurempaan pääputkeen. Monivaiheinen kaventaminen on tarpeen, jos vähennys on suurempi kuin 15–20 % alkuperäisestä OD:sta estämään rypistymistä tai halkeilua; jokainen läpimeno pienentää halkaisijaa kontrolloidusti 5–10 %.
Laajentumassa
Laajentumassa increases the tube end OD to create a socket or bell end for slip-fit or brazed joint connections. A segmented expanding mandrel or a single tapered punch is driven into the bore. Expansion ratios of up to 20–25 % alkuperäisestä OD:sta ovat saavutettavissa yhdellä toimenpiteellä sitkeillä materiaaleilla (kupari, alumiini, vähähiilinen teräs).
Pyöriminen ja loppusulkeminen
Spinning käyttää CNC-ohjattua pyörivää muototelaa putken pään asteittaiseen uudelleenmuotoiluun monimutkaisiksi akselisymmetrisiksi geometrioiksi – kuparipäihin, kartiomaisiin siirtymiin tai ontoihin ulkonemiin. Tämä kylmämuovaustekniikka saavuttaa erinomaisen pinnan ja kovettaa materiaalin, mikä parantaa väsymiskestävyyttä. Sitä käytetään laajasti ilmailu- ja avaruusteollisuuden hydrauliputkien liittimissä ja autojen iskunvaimentimissa.
Putken päiden kylmä suunta
Kylmäsuuntaus puristaa putken päätä aksiaalisesti paksuntaakseen seinää ja muodostaen monimutkaisia laippa- tai häiriöitä. Tämä prosessi sopii erityisen hyvin integroitujen kuusio- tai neliömäisten kierreominaisuuksien luomiseen putken päihin, mikä eliminoi hitsattujen liitosten tarpeen. Materiaalin käyttö on lähes 100 % koska materiaalia ei poisteta – kaikki siirtynyt materiaali jaetaan uudelleen kohdegeometrian muodostamiseksi.
Konetyypit koko sarjassa
| Koneen tyyppi | Prosessit | Tyypillinen putken OD-alue | Paras sovellus |
|---|---|---|---|
| Yksiasemainen päätymuovauskone | Flare, helmi, laajennus, kaula | Ø6-Ø76 mm | Keskimääräinen määrä, yksi prosessi |
| Moniasemainen CNC-päätymuovauskone | Peräkkäinen moniprosessi | Ø8-Ø60 mm | Monimutkaiset putkenliittimet, autoteollisuus |

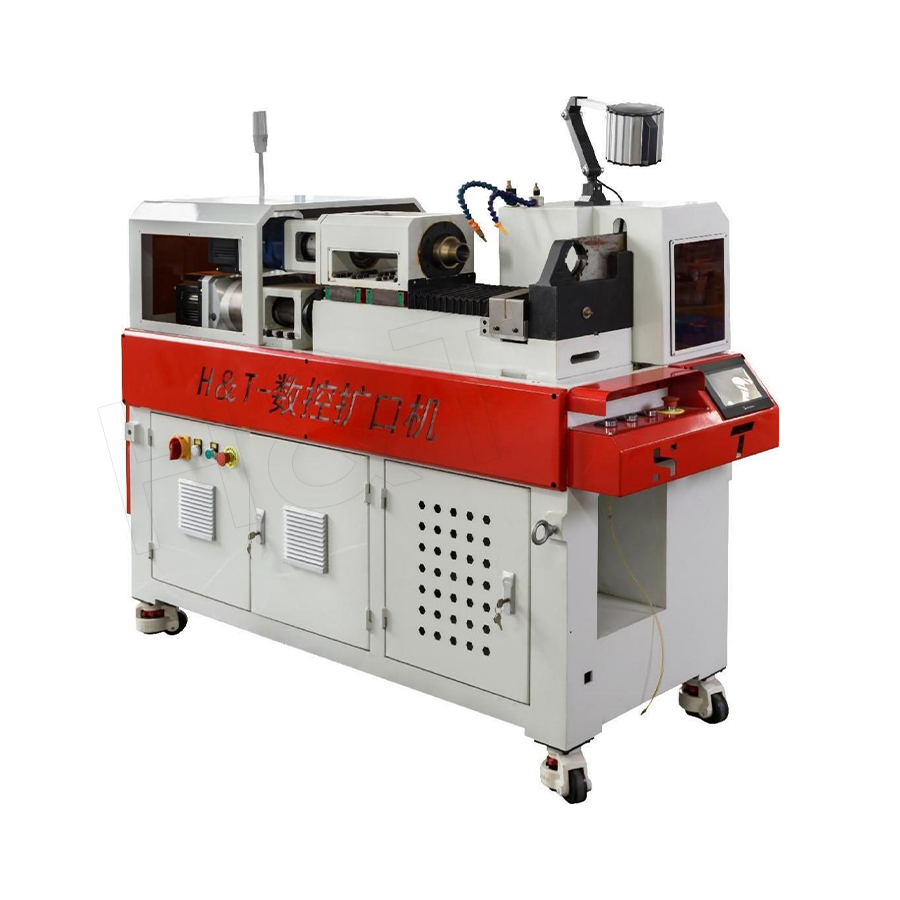

| CNC kehruukone | Spinning, ääriviivat, pään sulkeminen | Ø20-Ø200 mm | Ilmailu, korkeapainevarusteet |

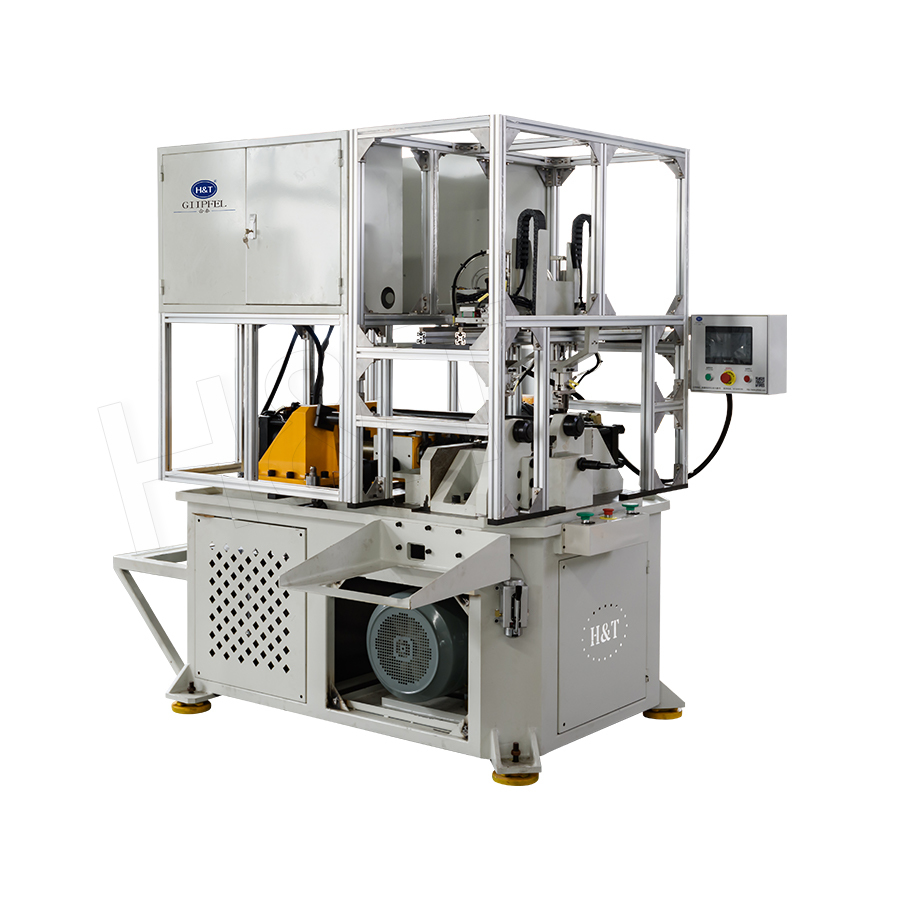

| Kylmäputken päätypuristin | Järkyttävä, laipan muodostus | Ø6-Ø50 mm | Integroidut sovitusominaisuudet |

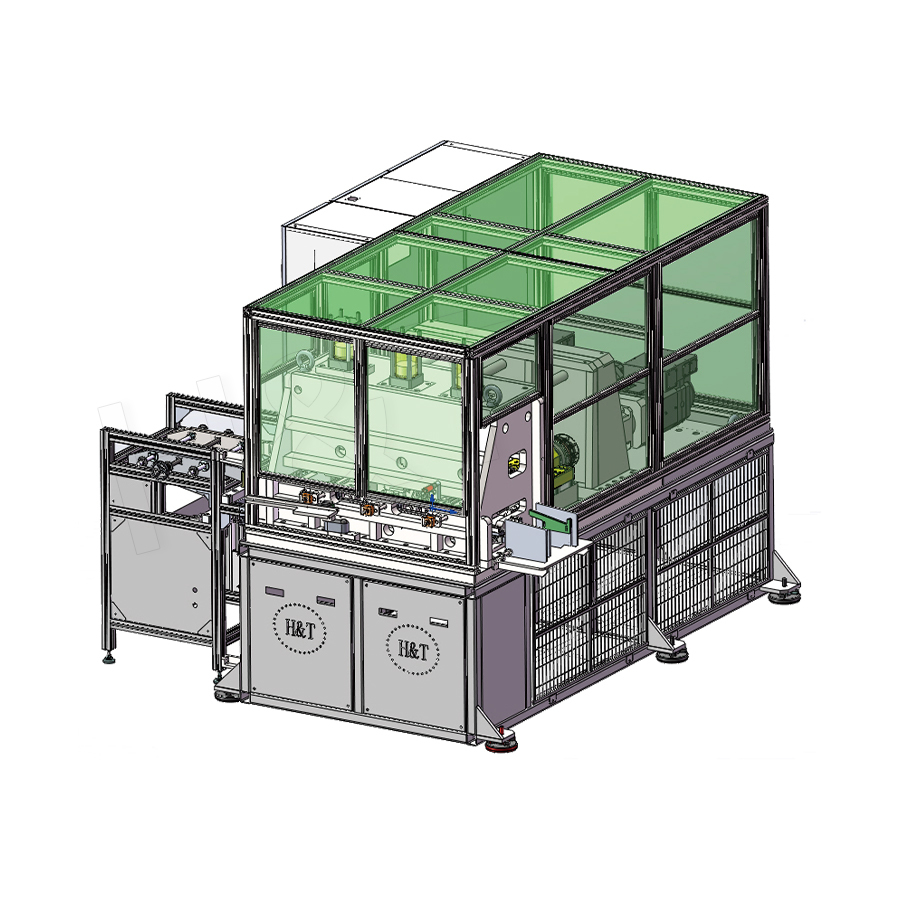

| Automatisoitu päätymuovauslinja | Kaikkien prosessien tarkastus | Ø8-Ø76 mm | Suuri volyymi, usean prosessin kokoonpano |
Putken päänmuodostussarjan tärkeimmät edut
Mittojen tarkkuus ja toistettavuus
CNC-ohjatuilla päätymuovauskoneilla saavutetaan leveyskulmatoleransseja ±0,5° ja OD-mittatoleranssit ±0,05 mm -suorituskyky, jota käsikäyttöiset tai nokkakäyttöiset koneet eivät pysty vastaamaan. Tämä tarkkuus on välttämätöntä kriittisissä hydrauliikka- ja polttoainejärjestelmän putkiliitännöissä, joissa liitosvuoto voi aiheuttaa kenttävikoja.
Multi-Process Integration

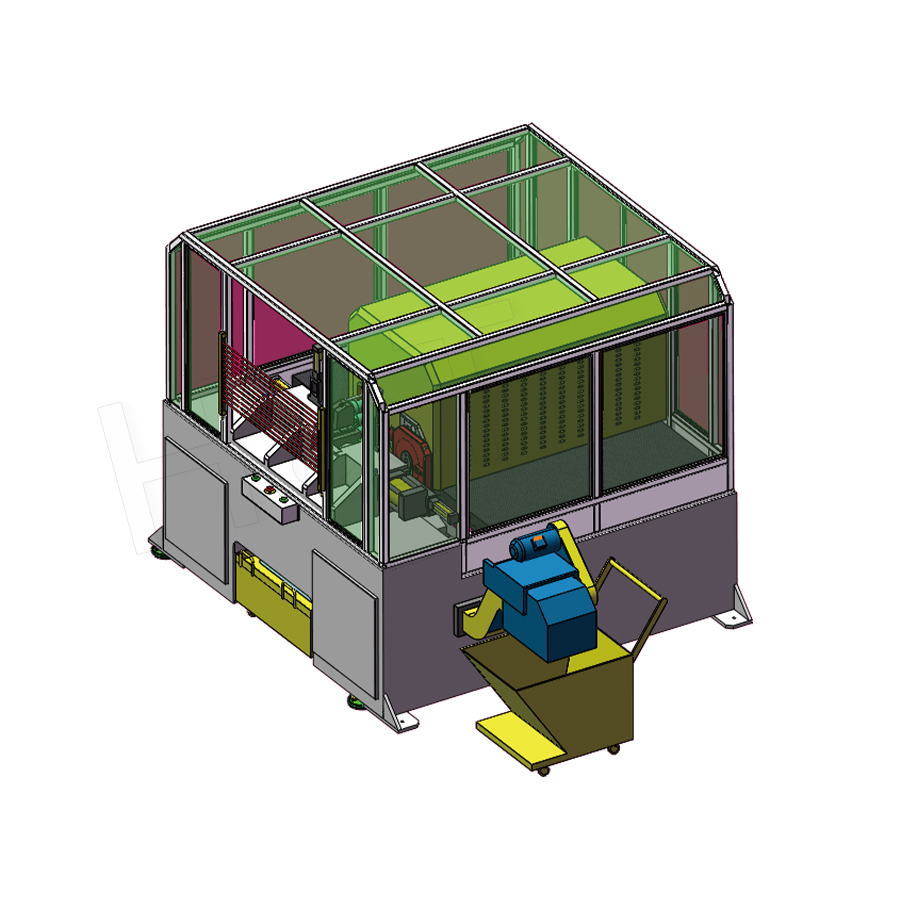

Moniasemaiset CNC-päänmuovauskoneet voivat suorittaa kaventamisen, leikkauksen, jyrsinnän ja urituksen yhdellä asennuksella ja työkierrolla, jolloin putkea ei tarvitse siirtää useiden erilaisten koneiden välillä. Tämä integrointi lyhentää prosessin kokonaisaikaa 50–70 % verrattuna peräkkäiseen yhden aseman käsittelyyn ja eliminoi prosessien väliset käsittelyvauriot.
Ei lämpövaikutteista vyöhykettä
Kaikki prosessit Putken päiden muodostussarja ovat kylmämuovausoperaatioita. Lämmöntuoton puuttuminen säilyttää putken perusmateriaalin alkuperäiset mekaaniset ominaisuudet – vetolujuus, myötöraja ja sitkeys – koko muovausprosessin ajan. Tämä on erityisen tärkeää ilmailu- ja moottoriurheilussa käytettävien lujien teräs- ja titaaniputkien kohdalla, joissa lämpömuutokset vaarantaisivat rakenteellisen eheyden.
Korkea materiaalin käyttöaste
Kylmämuovausprosessit jakavat materiaalin uudelleen sen poistamisen sijaan, jolloin saavutetaan materiaalin käyttöaste 95–100 % . Tämä eroaa koneistetuista liitososista, joissa 40–60 % raaka-aineesta voidaan kääntää pois lastuna.
Teollisuuden sovellukset
Autojen jarru-, polttoaine- ja jäähdytysjärjestelmät
Nykyaikainen henkilöauto sisältää 15–35 putkikokoonpanoa jarru-, polttoaine-, voimansiirto-, ilmastointi- ja ohjaustehostinjärjestelmissä. Jokainen putken pää on muotoiltava tiukoilla mittatoleransseilla, jotta varmistetaan tiiviit liitännät. Automatisoidut usean aseman päädyn muodostuslinjat tuottavat näitä komponentteja nopeudella 400–1 200 kokoonpanoa tunnissa 100 %:n näkö- tai mittaritarkastus ennen lähettämistä.
Aerospace-hydraulijärjestelmät
Lentokoneen hydraulijohdot toimivat 3 000–5 000 PSI:n paineissa, ja niiden on säilytettävä vuodoton suorituskyky äärimmäisillä lämpötila-alueilla (−55 °C - 150 °C). CNC-kehrukoneet muodostavat tarkkoja päätygeometrioita titaani-, ruostumattomasta teräksestä ja alumiiniputkista, ja jokainen osa voidaan jäljittää sarjanumerolla sen muovausparametreihin. Tämä on lentokriittisten komponenttien säädösvaatimus.
LVI- ja jäähdytysletkut
LVI-järjestelmien kupari- ja alumiiniputkien päät vaativat laajennusta ja soihtumista juotettuja tai puristusliitoksia varten. Lämmönvaihdinputkilevyjen automaattiset laajennuslinjat voidaan käsitellä tuhansia putkia tunnissa , jonka jokainen laajennettu pää täyttää mittavaatimukset vuotamattoman juotosliitoksen muodostamiseksi.
Koneet ja teollisuuslaitteet
Teollisuuden koneiden hydrauliset ja pneumaattiset sylinteriputket, voitelulinjat ja jäähdytysnesteputket vaativat kaikki tarkat päätymuodot. Yksi- tai moniasemaiset CNC-muovauskoneet tarjoavat joustavuutta käsitellä erilaisia koneiden OEM-tuotannossa yleisiä erilaisia putkikokoja ja päätymuotoja.
Laadunvalvonta- ja tarkastusintegraatio
Auto- ja ilmailusovelluksissa päätymuovauslinjat integroivat yhä useammin automaattisen tarkastuksen suoraan tuotantosykliin:
- Lasermittausmittaus: Kosketuksettomat laseranturit mittaavat jokaisen valmistetun osan ulkohalkaisijan, seinämän paksuuden ja heijastuskulman 2 sekuntia , jonka tulokset kirjataan tuotantotietokantaan SPC (Statistical Process Control) -analyysiä varten.
- Voimien valvonta: Servokäytön virta ja voiman takaisinkytkentä muovauksen aikana antavat epäsuoran mittauksen materiaalin kunnosta ja työkalun kunnosta – poikkeava voiman merkki osoittaa kuluneen muotin tai poikkeavan materiaalin ja laukaisee hälytyksen ennen kuin romuosa tuotetaan.
- Näön tarkastus: Kamerat tarkistavat näkyviä halkeamia, ryppyjä tai pintavirheitä muotoillussa päässä ja erottavat automaattisesti vaatimustenvastaiset osat ennen kokoonpanoa.
- Jäljitettävyysmerkintä: Laser- tai mustesuihkumerkintäjärjestelmät käyttävät osanumeroita, päivämääräkoodeja tai datamatriisikoodeja jokaiseen putkeen, jolloin luodaan täydellinen digitaalinen syntymätietue, joka on linkitetty muotoiluparametreihin, materiaalierään ja tarkastustuloksiin.
Yleisiä kysymyksiä putken pään muodostussarjasta
Mitkä putkimateriaalit ovat yhteensopivia kylmämuovauksen kanssa?
Useimmat sitkeät metallit ovat yhteensopivia kylmämuovauksen kanssa, mukaan lukien hiiliteräs (vetolujuus jopa ~600 N/mm²), ruostumaton teräs, kupariseokset, alumiiniseokset ja titaani (luokka 1, 2 ja 9). Vahvempien materiaalien (HSLA-teräs, Inconel) muovaus on mahdollista, mutta vaatii suurempia työkaluvoimia ja huolellisempaa läpikulkua, jotta putken päässä vältetään halkeilu. Materiaalit, joissa on vähemmän kuin 15-20 % venymä murtuman kohdalla tulee arvioida huolellisesti ennen kylmämuovausta.
Kuinka monta muovausasemaa tarvitaan monimutkaiseen autojen putkiliittimeen?
Tyypillinen autojen jarruletkun asennus (käänteinen laippa, jossa kierteen pää on epämuodostunut) vaatii 4-6 muodostusvaihetta : aloituspäällystys, ensimmäisen läpimenon kaula, toisen läpimenon kaula, esimuoto, lopullinen laippa ja valinnainen helmi. Nykyaikaiset moniasemaiset CNC-koneet suorittavat kaikki nämä vaiheet peräkkäin yhdellä putken kiinnityksellä ja täydentävät täydellisen päätymuodon 15-25 sekuntia .
Mikä on työkalujen odotettavissa oleva elinikä ja miten se vaikuttaa yksikkökustannuksiin?
Normaalissa hiiliteräsputken soivittimessa karkaistu työkaluteräs puristaa viimeisenä 200 000–500 000 muovausjaksoa ennen kunnostusta. Kovametalliterät pidentävät tämän 1–2 miljoonaan jaksoon. Näillä työkalujen käyttöiällä muotin hinta osaa kohti on tyypillisesti alle 0,01 dollaria suurtuotantoon – paljon alle koneistettujen liitosten kustannukset.
Voiko sama kone käsitellä sekä metrisiä että keisarillisia putkia?
Kyllä. CNC-ohjatut koneet tallentavat erilliset työkalureseptit jokaiselle putken ulkohalkaisijan ja seinämän paksuuden yhdistelmälle. Vaihtaminen metristen ja tuumaisten putkien välillä vaatii työkalujen vaihdon (istukan leuat ja muovausmuotit) sekä ohjelman palautuksen, joka yleensä suoritetaan 15-30 minuuttia . Jotkin koneet hyväksyvät nopeasti vaihdettavat muottikasetit, jotka lyhentävät vaihtoaikaa entisestään.
