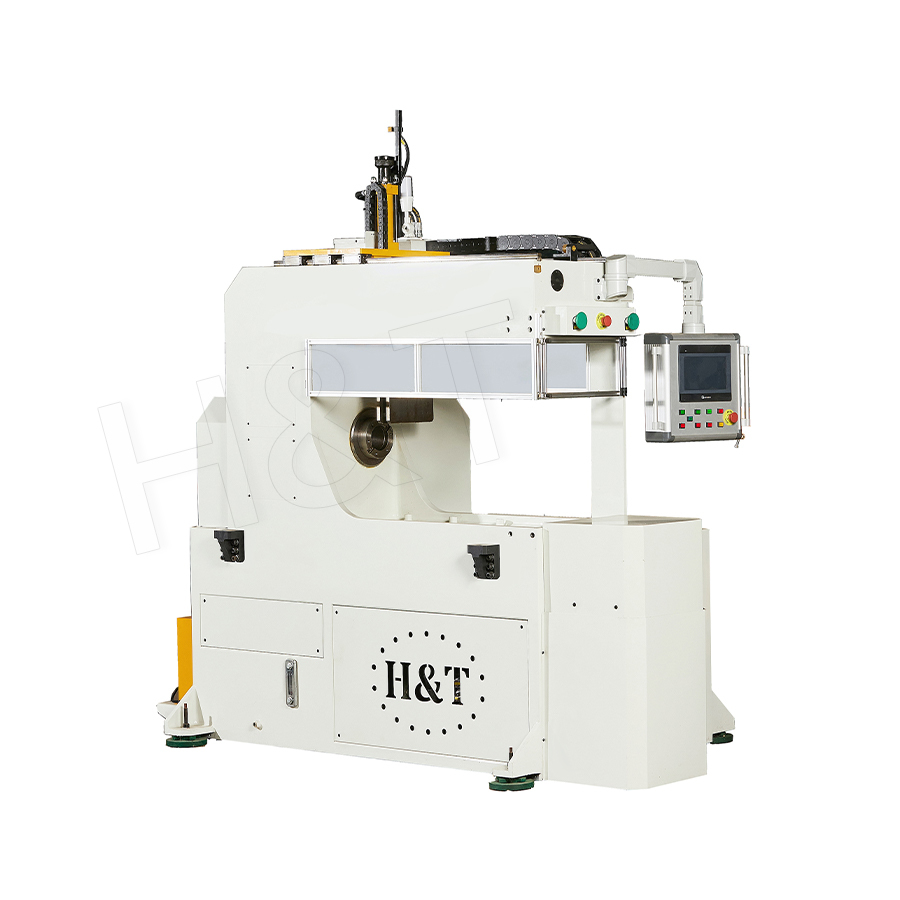

Putken spiraalikelan taivutuskone on erikoistunut putkenmuovausprosessi, jossa metalliputket - yleisimmin kupari-, hiiliteräs- tai ruostumaton teräs - muodostetaan jatkuvasti kierteisiksi (spiraalisiksi) kierteiksi, joilla on tarkasti säädelty halkaisija, nousu ja kierrosluku käyttämällä ohjausrullia, taivutusrullia ja nousun säätömekanismeja. Tuloksena oleva kierreputki tarjoaa suuren lämmönsiirtoalueen pienellä jalanjäljellä, mikä tekee siitä ensisijaisen toiminnallisen elementin lämmönvaihtimissa, LVI-puhallinkelayksiköissä ja teollisuusprosessien lämmitys- ja jäähdytysjärjestelmissä.
Kelan taivutuskone integroi putken syöttämisen, säteensäätörullat, nousun ohjausmekanismit ja pyörivän karan tai käämityspään yhdeksi automatisoiduksi järjestelmäksi. Konfiguraatiosta riippuen se voi tuottaa käämiä halkaisijaltaan pienistä kupariputkista (Ø6 mm) jäähdytyssovelluksiin suurihalkaisijaisiin teräsputkiin (Ø76 mm) teollisuuslämmönvaihtimiin, joiden patterin ulkohalkaisijat vaihtelevat 50 mm yli 2000 mm ja kierrevälit tiukoista (melkein koskettavista käännöksistä) kaukana toisistaan oleviin kokoonpanoihin.
Kuinka kelan taivutuskone toimii
Kelan muodostusprosessi sisältää koordinoidun putken syöttämisen, säteen muodostuksen ja nousun säädön, joita kaikkia hallitsee koneen CNC- tai servoohjausjärjestelmä:
- Putkisyöttö: Suorat putkiosat (tai pehmeän kuparin tai alumiinin kelapurkaimesta syötetyt putket) syötetään koneen ohjaustelakokoonpanoon kontrolloidusti. Syöttönopeus määrää tuotantonopeuden ja vaikuttaa heliksin laatuun.
- Säteen säätörullat: Kolme tai useampi taivutustela muuttaa putken muotoaan asteittain kohdekelan halkaisijan ympyräkaareen. Telojen välinen rako (erityisesti säädettävä taivutustela) määrää kelan säteen. CNC-servo-ohjaus mahdollistaa reaaliaikaisen säteen säädön kapenevien kelojen tuottamiseksi (asteittain kasvava tai pienentävä säde), jos lämmönvaihtimen rakenne sitä vaatii.
- Nousun ohjausmekanismi: Nousua säätävä ohjain – tyypillisesti moottoroitu johtoruuvi tai servokäyttöinen ohjauskisko – etenee putkea aksiaalisesti säädetyllä nopeudella, joka on synkronoitu pyörimissyötön kanssa, muodostaen kelan heliksivälin (aksiaalinen etäisyys vierekkäisten kierrosten välillä). Nousu on ohjelmoitavissa ja sitä voidaan vaihdella käämin pituuden mukaan epätasaisen nousun kelojen luomiseksi tiettyjä virtauksen jakautumisvaatimuksia varten.
- Katkaisu: Kun ohjelmoitu kierrosluku on suoritettu, putkileikkuri (pyörivä saha tai kylmäleikkausleikkuri) katkaisee kelan poistopäästä säilyttäen samalla kelan geometrian. Valmis kela tarkastetaan sitten kelan halkaisijan, nousun ja pään valmistelun laadun suhteen.
Miksi spiraalikelageometria on erinomainen lämmönvaihtosovelluksissa?
Kierrekäämin geometria tarjoaa luontaisia termodynaamisia ja nestedynaamisia etuja suoraputki- tai U-putkilämmönvaihtimiin verrattuna:
- Dean vortex -efekti: Virtaus kierteisen putken läpi saa aikaan toissijaisen kierron (Dean-pyörteet), joka rikkoo rajakerroksen putken seinämässä ja lisää merkittävästi lämmönsiirtokerrointa. Samalla putken pituudella saavutetaan spiraalikela 15–40 % parempi lämmönsiirtokyky kuin vastaava suora putki tämän toissijaisen virtauksen tehostamisen ansiosta.
- Kompakti jalanjälki: Putken pituinen 10 metrin spiraalikierukka vie murto-osan vastaavan suoran putkijärjestelyn lattiatilasta, mikä mahdollistaa kompaktien lämmönvaihdinten suunnittelun ahtaisiin asennuksiin, kuten asuntojen LVI-yksiköihin, teollisuuskattiloiden veden esilämmittimiin ja liukukiinnitettyihin prosessijärjestelmiin.
- Itsepuhdistuskyky: Patterin läpi virtaavaan nesteeseen kohdistuva keskipakovoima työntää hiukkasia ja hilsettä ulkoseinää kohti vähentäen likaantumisastetta verrattuna suoriin putkimalleihin – merkittävä toiminnallinen etu vesi-veteen-lämmönvaihtimissa, joissa on kova vesi.
- Lämpölaajenemisen absorptio: Kelan geometria mukautuu luonnostaan lämpölaajenemiseen ja supistukseen jousimaisen rakenteensa kautta, mikä eliminoi laajennusliitosten tarpeen ja vähentää lämpöväsymisjännitystä putkien välisissä liitoksissa.
Kelataivutuskoneiden pääsovellukset
Lämmönvaihtimen valmistus
Spiraalikierukkalämmönvaihtimia käytetään upotuskääreinä varastosäiliöissä (kotitalous- ja kaupalliset kuumavesijärjestelmät), vaippa-patterilämmönvaihtimina (vesi-veteen, höyry-veteen, kylmäaine-veteen) ja lämmöntalteenottoyksiköissä. Tyypillinen kuuman käyttöveden varastokierukka valmistetaan 12-25 metriä Ø22 mm kupariputkea muodostettu käämikseksi, jonka ulkohalkaisija on 180–250 mm ja 8–12 kierrosta, mikä vaatii tarkan nousun säädön tasaisen putken ja säiliön välisen etäisyyden varmistamiseksi tasaisen lämmönsiirron varmistamiseksi käämin pinnalla.
LVI Fan Coil yksiköt
Tuuletinpatteriyksiköt – keskusilmastointijärjestelmien hajautetut pääteyksiköt – käyttävät lämmönvaihtokierukoita (yleensä ripallisia kupariputkikeloja) lämpöenergian siirtämiseen kiertävän jäähdytetyn veden tai kuuman veden ja pienen tuulettimen ohjaaman huoneilman välillä. Patteri on ensisijainen lämmönvaihtoelementti: sen putken halkaisija, evien nousu, rivien lukumäärä ja piirijärjestely määräävät suoraan yksikön jäähdytys- ja lämmitystehon. Käävien taivutuskoneet tuottavat serpentiini- tai kierrekäämipiirejä jokaisen puhallinkonaaliyksikön ytimeen, ja tuotantonopeudet ovat 200-500 kelapiiriä vuorossa automaattisilla linjoilla.
Teollisuuden prosessilämmitys ja jäähdytys
Kemiallisten reaktorisäiliöiden upotuskelat, vaipalliset sekoitussäiliöt ja panosprosessilaitteet käyttävät spiraalikäämiä astian sisällön lämmittämiseen tai jäähdyttämiseen. Hiiliteräksestä tai ruostumattomasta teräksestä valmistetut kelat Ø25 mm - Ø76 mm putken halkaisija ja kelan ulkohalkaisijat 300 mm - 2000 mm valmistetaan näihin teollisiin lämmönsiirtosovelluksiin, jotka vaativat tarkan mittasäädön sen varmistamiseksi, että patteri sopii astiaan ja tarjoaa suunnitellun lämmönsiirtoalueen.
Hukkalämmön talteenottojärjestelmät
Spiraalikierukkalämmönvaihtimia käytetään laajalti hukkalämmön talteenotossa savukaasuista, moottorin pakokaasuista ja teollisuuden prosessivirroista. Patterin kompakti geometria mahdollistaa integroinnin olemassa oleviin kanava- ja poistojärjestelmiin minimaalisilla rakenteellisilla muutoksilla, mikä tekee siitä kustannustehokkaan ratkaisun lämpöenergian talteenottoon, joka muuten joutuisi ympäristöön.
Automatisoitu putkilinjan asettelu
Teollisuuslaitosten putkistoissa käämien taivutuskoneita käytetään instrumentointiputkikäämien (kapillaarisilmukoiden prosessimittaukseen), tärinäneristyssilmukoiden ja paisuntakäämien muodostamiseen instrumenttien ilma- ja hydraulilinjoihin. Näiden kelojen muodostaminen erityisellä koneella varmistaa yhdenmukaisen geometrian sadoissa identtisissä asennuksissa, mikä eliminoi manuaalisen kelamuodostuksen vaihtelun.
Kelan parametrit ja laadunvalvonta
| Parametri | Tyypillinen alue | Toleranssi saavutettavissa | Vaikutus suorituskykyyn |
|---|---|---|---|
| Kelan ulkohalkaisija | 50-2000 mm | ±1-2 mm | Soveltuu astiaan/kuoreen |
| Kelan nousu (käännösväli) | Putken ulkohalkaisija 200 mm | ±0,5 mm | Virtauksen jakautuminen, likaantumisriski |
| Kierrosten lukumäärä | 1–100 | ±0,25 kierrosta | Kokonaislämmönsiirtoala |
| Putken ovalisointi mutkassa | — | <5 % OD:sta | Painehäviö, virtauskerroin |
Yleisiä kysymyksiä putken spiraalikelan taivutuskoneesta
Mitkä putkimateriaalit sopivat parhaiten kelojen taivutukseen?
Kupari (pehmeävedetty C12200) on yleisimmin käämitaivutettu materiaali erinomaisen taipuvuuden, lämmönjohtavuuden ja korroosionkestävyyden ansiosta. Se voidaan kelata tiukoille säteille ( R/D niinkin alhainen kuin 2:1 ) ilman hehkutusta. Hiiliteräs ja ruostumaton teräs vaativat suurempia vähimmäissäteitä (yleensä R/D ≥ 4:1) ja saattavat vaatia välihehkutusta tiukoilla jakoilla. Alumiiniseosputket (1100, 3003) soveltuvat matalapaineisiin kylmäainepattereihin, joissa painon minimoiminen on tärkeää.
Kuinka ovalisaatiota ohjataan kelan taivutuksen aikana?
Ovalisaatiota ohjataan ensisijaisesti tuurnan tuella putken reiän sisällä taivutuksen aikana ja rajoittamalla taivutusnopeutta, jotta materiaali pääsee virtaamaan ilman nurjahdusta. Sisäiset karat – joko taipuisat palloketjukarat tai jäykät tulppakarat – työnnetään putkeen ennen taivuttamista ja vedetään pois kelan muodostamisen jälkeen. Kupariputken kelauksessa tavallisissa lämmönvaihdinsovelluksissa sisäiset karat rajoittavat tyypillisesti ovalisoinnin alle 3 % nimellisestä OD:sta jopa kelan halkaisijalla vain 2 × putken ulkohalkaisija.
Voiko kelojen taivutuskone tuottaa muuttuvan nousun keloja?
Kyllä, CNC-ohjatuissa koneissa. Servokäyttöinen nousuohjain siirtää putkea aksiaalisesti ohjelmoidulla kierrosnopeudella, ja tätä nopeutta voidaan muuttaa missä tahansa kelaohjelman kohdassa. Muuttuvan nousun keloja (tiukka jako keskellä suurta lämmönsiirtoa varten, leveämpi päissä oleva painehäviön vähentäminen ja parempi tulo/poistovirtauksen jakautuminen) käytetään erikoistuneissa lämmönvaihtimissa lääke- ja elintarviketeollisuuden sovelluksissa, joissa virtauksen tasaisuus on kriittinen.
Miten valmiin kelan eheys testataan ennen asennusta?
Valmiille keloille tehdään tyypillisesti hydrostaattinen painetestaus (täytetään vedellä ja paineistetaan 1,5× suunnittelupaine —yleensä 15–30 baaria LVI-pattereille ja jopa 100 baaria korkeapaineisille prosessikääreille) ja pidetään 5–15 minuuttia vuotojen varalta. Kriittisissä sovelluksissa käytetään pneumaattista testausta heliumin tai typen vuotojen havaitsemiseksi sellaisten mikrovuodojen tunnistamiseksi, jotka hydrostaattinen testaus saattaa jättää huomiotta.
