An Automaatiolinjakone on tuotantojärjestelmä, jossa sarja valmistustoimintoja - syöttö, käsittely, tarkastus, siirto ja purkaminen - suoritetaan toisiinsa yhdistetyillä mekaanisilla ja elektronisilla laitteilla yhtenäisen ohjauksen alaisena ilman, että ihminen puuttuu yksittäisiin prosessivaiheisiin. Raaka-aineet tulevat toisesta päästä; valmiit tai puolivalmiit tuotteet poistuvat toisesta, ja kaikki välivaiheet suoritetaan automaattisesti ja jatkuvasti.
Se, mikä erottaa Automaatiolinjakonen yksittäisten automatisoitujen koneiden joukosta, on integrointi: keskusohjausjärjestelmä synkronoi kaikki asemat yhteiseen sykliaikaan (takt-aikaan), materiaalin siirto asemien välillä on automatisoitu ja laaduntarkastus on upotettu tuotantovirtaan sen sijaan, että se suoritetaan erillisenä offline-vaiheena. Tämä integrointi eliminoi asemien väliset jonot, työvoiman uudelleenkäsittelyn ja tarkastusviiveet, jotka kuluttavat 30–60 % kokonaistoimitusajasta integroimattomissa tuotantoympäristöissä.
Takt-ajan ja linjan tasapainotus: automaatiolinjakonesuunnittelun perusta
Jokainen automaatiolinjakone on suunniteltu a taktiaika —sykliaika, jolloin linjan on tuotettava yksi yksikkö kysynnän tyydyttämiseksi. Takt-aika lasketaan käytettävissä olevalla tuotantoajalla jaettuna vaaditulla kysyntämäärällä. Linjalla, joka tuottaa 1 500 auton putkikokoonpanoa 7,5 tunnin nettovuorossa, taktiaika on 18 sekuntia per yksikkö . Kaikkien asemien on suoritettava toimintansa 18 sekunnin kuluessa; mikä tahansa asema, joka kestää kauemmin, tulee pullonkaulaksi, joka rajoittaa koko linjan tuotantoa.
Aseman ajan tasapainotus
Jos yksi asema (esim. CNC-taivutus) kestää 25 sekuntia, mutta taktiaika on 18 sekuntia, linjalähtö rajoitetaan yhteen osaan 25 sekunnin välein – 28 %:n suorituskyvyn menetys. Tasapainotusratkaisuja ovat: kahden taivutuskoneen asentaminen rinnakkain (25 sekunnin toiminnan jakaminen kahdelle asemalle, joista kumpikin vastaanottaa kaikki muut osat); taivutusohjelman uudelleensuunnittelu sykliajan lyhentämiseksi (suuremmilla akselinopeuksilla tai vähemmän mutkia asemaa kohti); tai säätämällä ylävirran leikkauspituutta yksinkertaisemman taivutussarjan mahdollistamiseksi. Diskreettien tapahtumien simulointityökalut mallintavat nämä vaihtoehdot ennen laitteiston sitoutumista ja varmistavat, että tasapainotettu viiva saavuttaa tavoitetaktiajan.
Puskuristrategia
Pienet asemien väliset puskurit (yleensä pitävät 3-10 osaa ) imevät lyhyet asemakatkot pysäyttämättä koko linjaa. Ilman puskureita 30 sekunnin seisokkitapahtuma millä tahansa yksittäisellä asemalla pysäyttää kaikki ylä- ja loppupään asemat samanaikaisesti. Sopivan kokoisilla puskureilla loppupään asemat voivat jatkaa tuotantoa puskurivarastosta, kun kyseinen asema käynnistetään uudelleen, mikä rajoittaa 30 sekunnin vian tuotantohäviön vain vahingoittuneeseen asemaan sen sijaan, että se levittäisi sitä pitkin linjaa.
Putkenkäsittelyn automaatiolinjakone: päästä päähän -esimerkki

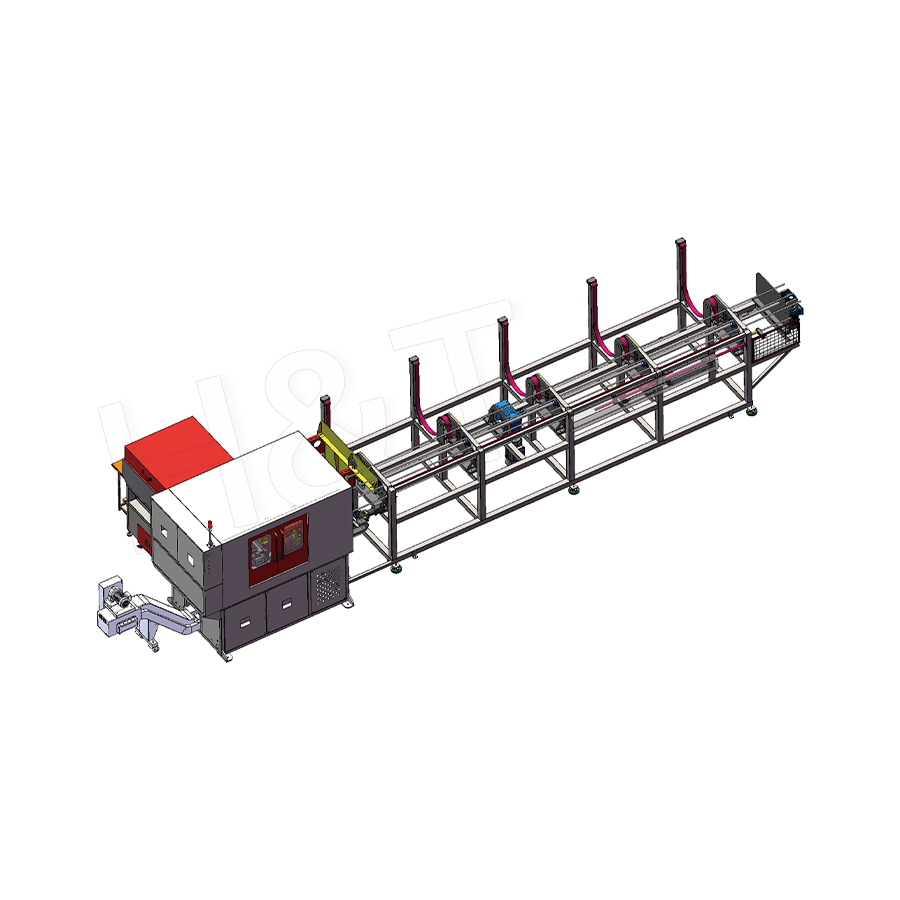

Täysin automatisoitu putken leikkaus-, viiste- ja taivutuslinja autojen jarruputkille havainnollistaa, kuinka yksittäiset prosessivaiheet integroituvat synkronoituun tuotantojärjestelmään:
- Putkimakasiini ja automaattinen syöttölaite (asema 0): Trukin kuljettaja asettaa makasiiniin nippu suoria putkia (pituus 6 metriä). Automaattinen syöttölaite erottaa yksittäiset putket ja syöttää ne yksitellen linjaan ohjelmoidulla nopeudella. Vaihto putken ulkohalkaisijasta toiseen vaatii makasiinin säätämisen alle 5 minuuttia .
- Servo-pyörösaha (asema 1): Putki viedään eteenpäin servokelkan avulla ohjelmoituun leikkauspituuteen (±0,2 mm tarkkuus) ja leikataan kovametallikärkisellä pyörösahalla. Leikkaa syklin aika: 5-8 sekuntia Ø8 mm × 0,7 mm jarruputkelle.
- Kaksipään viistekone (asema 2): Leikattu putki siirtyy automaattisesti ja molemmat päät viistetään sisään samanaikaisesti 8-12 sekuntia . Näköjärjestelmä varmistaa viisteen läsnäolon ennen putken etenemistä.
- CNC-putken taivutuskone (asema 3): Viistetty putki ladataan robotilla CNC-taivuttimeen ja taivutetaan ohjelmoidun monisäteen 3D-geometriaan 15-20 sekuntia . Taivutuskulmatiedot kirjataan automaattisesti osan sarjanumeroa kohti.
- Sisäänrakennettu mittatarkastus (asema 4): 3D-putkimittausjärjestelmä tarkistaa tärkeimmät taivutuskulmat ja -etäisyydet nimelliseen CAD-geometriaan nähden. 8-12 sekuntia . Vaatimustenvastaiset osat ohjataan automaattisesti hylkäyslokeroon, jossa mitattu poikkeama kirjataan.
- Kuljetin ja pinoaminen (asema 5): Hyväksytyt osat kuljetetaan pinoamiseen, lasketaan ja niputetaan pakattavaksi tai siirrettäväksi seuraavaan kokoonpanovaiheeseen. Tuotantolaskuri ja eräraportti luodaan automaattisesti työvuoron lopussa.
Tämä integroitu linja tuottaa 800–1 200 jarruputkiasennelmaa vuorossa 2 käyttäjällä (yksi materiaalin täydennystä asemalla 0, yksi linjavalvontaa ja poikkeusten käsittelyä varten), verrattuna 8–12 käyttäjään ja 400–500 kokoonpanoon vuoroa kohden vastaavassa manuaalisessa prosessiasetelmassa.
OEE: Automaatiolinjan koneen suorituskyvyn mittaaminen ja parantaminen
OEE (Overall Equipment Effectiveness) on kvantifioinnin vakiomittari Automaatiolinjakone suorituskykyä. Se lasketaan seuraavasti:
OEE = Saatavuus × Suorituskyky × Laatu
- Saatavuus = (Suunniteltu tuotantoaika − suunnittelematon seisokki) / Suunniteltu tuotantoaika. Linjalla, jossa on 2 tuntia suunnittelematonta seisonta-aikaa 8 tunnin työvuorossa, on 75 % käytettävyys.
- Suorituskyky = Todellinen teho / Teoreettinen maksimiteho ihanteellisella sykliajalla. Jos linja tuottaa 700 osaa 6 tunnin käytettävissä olevassa ikkunassa, mutta ihanteellinen sykliaika sallii 900, suorituskyky on 78 %.
- Laatu = Hyvät osat / Valmistetut osat yhteensä. Jos 15 700 osasta hylätään, laatu on 97,9 %.
Tässä esimerkissä: OEE = 75 % × 78 % × 97,9 % = 57 % – selvästi alle maailmanluokan vertailuarvon 85 % . 85 % OEE:n saavuttaminen automaatiolinjakoneella vaatii hyökkäämistä suurimpiin käytettävyyden, suorituskyvyn ja laatuhäviöihin systemaattisesti käyttämällä tietopohjaisia analyysityökaluja, kuten vikalokin Pareto-kaavioita, sykliaikatrendianalyysiä ja ensimmäisen läpiajon tuoton seurantaa asemien mukaan.
Yleisiä kysymyksiä automaatiolinjakoneista
Mikä on tyypillinen läpimenoaika automaatiolinjakoneen suunnitteluun, rakentamiseen ja käyttöönottoon?
Keskikokoisella putkenkäsittelylinjalla (5–8 asemaa) projektin kokonaisaikajana sopimuksen tekemisestä tuotannon julkaisuun on tyypillisesti 16-28 viikkoa : 4–6 viikkoa yksityiskohtaiseen suunnitteluun ja simulointiin; 8–14 viikkoa mekaaniseen rakentamiseen, sähköjohdotukseen ja ohjelmistokehitykseen; ja 4–8 viikkoa tehdashyväksyntätestaukseen (FAT), kuljetukseen, asennukseen, paikannustestaukseen (SAT) ja käyttäjien koulutukseen. Suuremmat tai monimutkaisemmat linjat (20 asemaa, räätälöity epästandardi automaatio) voivat kestää 40–60 viikkoa sopimuksesta tuotantoon.
Miten Automation Line Machinen turvallisuus varmistetaan automaattisten laitteiden lähellä työskenteleville käyttäjille?
Automaatiolinja Koneen turvallisuutta säätelevät koneen turvallisuusstandardit (ISO 13849, IEC 62061) ja se toteutetaan seuraavilla tavoilla: turvaluokiteltu ulko-aidat lukituilla sisäänkäyntiovilla (oven avaaminen laukaisee kaiken vaarallisen liikkeen valvotun pysäyttämisen valvotulla alueella); turvavaloverhot materiaalin sisään- ja ulostulokohdissa (tunnistaa käyttäjän käden sisääntulon ja laukaisee pysäytyksen ennen kuin vaara saavutetaan); kahden käden hallintalaitteet manuaalisiin huoltotoimiin valvotulla alueella; ja hätäpysäytyspainikkeet ovat käytettävissä 5 sekunnin sisällä mistä tahansa linjan asennosta. Turvatoimintojen eheyden varmentaa sertifioitu turvallisuusinsinööri ja se dokumentoidaan koneen turvallisuustiedostoon ennen linjan tuotantoa.
Mitä tietoja Automation Line Machinen tulee kerätä ja raportoida automaattisesti?
Hyvin konfiguroidun automaatiolinjakoneen tulisi kaapata ainakin: vuorossa tuotetut ja hylätyt osat (hylkäyksen syykoodilla asemaa kohti); aseman sykliajat ja poikkeama tavoitteesta; seisokkitapahtumat aikaleimalla, kestolla ja vikakoodilla; ja kriittiset prosessiparametrien arvot kappaletta kohti (taivutuskulmat, leikkauspituudet, vääntömomenttiarvot, tarkastusmittaukset). Nämä tiedot mahdollistavat automaattiset vuororaportit, OEE-laskelmat, seisokkien syiden Pareto-analyysin ja osatason jäljitettävyyden, joka yhdistää jokaisen valmiin osan tuotantotietoihinsa – kaikki ilman manuaalista tietojen syöttämistä. Tämän tietovirran yhdistäminen laitostason MES-järjestelmään OPC-UA:n tai MQTT:n kautta tarjoaa reaaliaikaisen tuotannon näkyvyyden koko laitoksessa.
