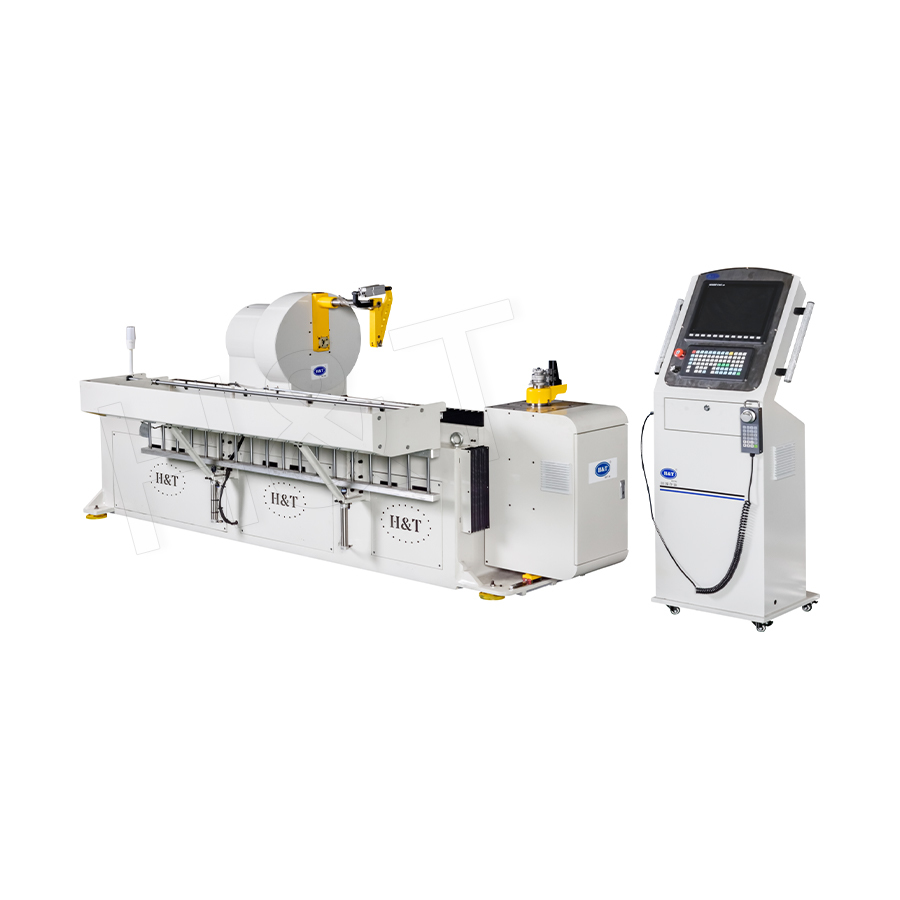

Langan taivutuskone – jota kutsutaan myös langanmuovaukseksi, teräslangan taivutuskoneeksi tai rautalangan muovaukseksi – on teollinen valmistusprosessi, jossa metallilanka (teräs, ruostumaton teräs, kupari, rauta, alumiini tai erikoisseoslanka) muotoillaan ennalta määrätyiksi 2D- tai 3D-kokoonpanoiksi automatisoiduilla tai puoliautomaattisilla taivutuskoneilla. Nämä koneet käyttävät servokäyttöisiä taivutuspäitä, pyöriviä varsia ja tarkkoja langansyöttömekanismeja koukkujen, renkaiden, kannattimien, jousien, ristikoiden, kehyksien, pidikkeiden ja monimutkaisten tilamuotojen tuottamiseen kierretystä lankamateriaalista nopeissa, jatkuvissa ja toistettavissa tuotantosykleissä.
Langan taivutuskoneet vaihtelevat yksinkertaisista 2D-nokkakäyttöisistä yksiköistä litteisiin lankamuotoihin täysin CNC-ohjattuihin 3D-moniakselijärjestelmiin, jotka pystyvät tuottamaan monimutkaisia tilamuotoja 360° rajoittamaton kierto taivutuspäästä. Huippuluokan CNC-langan taivutuskoneet voivat suorittaa 30–120 taivutusoperaatiota minuutissa , minkä vuoksi ne ovat välttämättömiä auto-, rakennus-, taloustavara-, maatalous- ja elektroniikkateollisuuden suurissa määrissä.
Kuinka putken taivutuskone toimii
Putken taivutuskoneen prosessi sisältää sarjan tarkasti koordinoituja toimintoja, jotka koneen ydinmekaaniset ja ohjausjärjestelmät suorittavat:
- Langan oikaisu: Kelarullalta syötetty lanka kulkee monitelaisen suoristimen läpi, joka poistaa kelan jäännöskaarevuuden ja toimittaa suoran, jännitteetön langan taivutuspäähän. Suoristusrullan paine on säädettävissä eri lankahalkaisijoille ja -materiaaleille.
- Servoohjattu langansyöttö: Servokäyttöinen puristustelan syöttöyksikkö siirtää lankaa eteenpäin tarkasti ohjelmoiduilla askelilla taivutustoimintojen välillä. Syötteen pituuden tarkkuus ±0,1 mm on vakiona CNC-järjestelmissä, ja se määrittää suoraan valmiin kappaleen suoran segmentin pituudet.
- Pään taivutus: Taivutuspää, jossa on taivutustappi ja kääntötyökalu, pyörii ohjelmoidun kulman verran langan ympärillä pakottaen sen taipumaan kosketuspisteessä. 2D-koneissa pää pyörii kiinteässä tasossa. 3D-koneissa taivutuspää voi myös pyöriä langan pituusakselin (B-akselin) ympäri, mikä mahdollistaa taivutusten mihin tahansa suuntaan 3D-tilassa.
- Leikkaus: Viimeisen mutkan jälkeen integroitu leikkausyksikkö (lentävä leikkuri tai giljotiinileikkuri) katkaisee valmiin osan langansyötöstä. Leikkaus synkronoidaan taivutussekvenssin kanssa CNC-ohjaimella, mikä säilyttää tarkan kokonaispituuden.
- Purkaus: Valmiit osat putoavat keräysastiaan tai ne poimitaan robotilla tai kuljettimella jatkokäsittelyä varten (hitsaus, pinnoitus, kokoonpano).
2D-putkien taivutuskone vs. 3D-putkien taivutuskone
Ero 2D- ja 3D-putkien taivutuskoneen välillä on olennaista koneen valinnassa ja osien suunnittelussa:
| Ominaisuus | 2D putken taivutuskone | 3D putken taivutuskone |
|---|---|---|
| Taivuta lentokoneita | Vain yksi kone | Useita tasoja (360° kierto) |
| Tyypilliset osat | Litteät pidikkeet, litteät kiinnikkeet, renkaat | 3D-koukut, jouset, tilakehykset, korit |
| Koneen hinta | Alempi | Korkeampi |
| Ohjelmoinnin monimutkaisuus | Yksinkertainen (X, Y, kulma) | Monimutkainen (X, Y, Z, B-akseli, kulma) |
| Osageometrian vapaus | Rajoitettu litteisiin muotoihin | Rajoittamaton tilageometria |
| Nopeus (tyypillinen) | 60-120 mutkia/min | 30-80 mutkia/min |
Säädettävät parametrit ja ohjauksen joustavuus
Nykyaikaiset CNC-langan taivutuskoneet tarjoavat kattavan parametrien ohjauksen, jolloin sama kone pystyy käsittelemään monenlaisia lankojen halkaisijoita, materiaaleja ja osien geometrioita ilman mekaanista uudelleentyökalua:
- Taivutuskulma: Ohjelmoitavissa 1° - 360° taivutusvaihetta kohti. Takaisinjousituksen kompensointikertoimet tallennetaan materiaalin ja langan halkaisijan mukaan, mikä säätää ohjelmoitua kulmaa automaattisesti tavoitegeometrian saavuttamiseksi elastisen palautumisen jälkeen.
- Taivutusnopeus: Servo-ohjattu taivutuspään nopeus on säädettävissä hitaasta (kovien materiaalien tiukoille mutkille) nopeaan (yksinkertaisiin taivutuslangan taivutuksiin). Vaihteleva nopeus yhden osaohjelman sisällä optimoi syklin ajan ilman, että pinnan jälkiä tai halkeamia syntyy.
- Langansyöttöpituus: Jokainen syöttöporras määrittää suoran segmentin pituuden ennen seuraavaa mutkaa. Lisäykset voivat vaihdella 0,1 mm useisiin metreihin yksiosainen ohjelma, johon mahtuu osia minikiinnittimistä suuriin huonekalujen kehyksiin.
- Taivutussäde: Taivutustapin halkaisija määrittää taivutussäteen. Pikavaihtonastasarjat mahdollistavat säteen vaihdon osaohjelmien välillä ilman pitkiä seisokkeja.
- B-akselin kierto (3D-koneet): Taivutustason kulma langan akseliin nähden on ohjelmoitavissa taivutusaskelta kohti, jolloin peräkkäiset taivutukset voidaan suunnata mihin tahansa suuntaan 3D-tilassa.
Integroidut aputoiminnot
Putken taivutuskone koneet on usein varustettu apuprosessointiyksiköillä, jotka muuttavat ne täydellisiksi lankasta valmiiksi kappaleeksi valmistaviksi soluiksi, mikä eliminoi erillisten jatkotoimintojen tarpeen:
- Leikkausyksikkö: Lentävä leikkuri tai giljotiinileikkuri katkaisee langan ohjelmoiduissa kohdissa. Leikkausvoima ja terävälys säädetään kullekin langan halkaisijalle ja materiaalille, jotta varmistetaan jäysteetön leikkauspinta.
- Viisteyksikkö: Päätyviistetyt lisäosat poistavat ja viistovat leikatut langanpäät samaan linjaan, mikä on kriittistä turvallisuuden ja kokoonpanolaadun kannalta komponenteissa, kuten lääkinnällisten laitteiden rungoissa ja ravintoloissa.
- Hitsausyksikkö: Resistanssi- tai laserpistehitsausmoduulit voivat liittää lankojen päitä tai ristikkäisiä lankojen risteyksiä linjassa, jolloin muodostuu suljettuja renkaita, ristikkoja tai korirakenteita ilman erillistä hitsausasemaa.
- Kohokuviointi ja merkintä: Sisäänrakennetut kohokuviointirullat tai lasermerkintäyksiköt lisäävät osanumeroita, päivämääräkoodeja tai koristekuvioita langan pintoihin muovausjakson aikana, mikä tukee jäljitettävyyttä ja tuotteiden erottelua.
- Automaattinen kelaus ja pinoaminen: Suuren volyymin tuotannossa integroidut kelaus- tai pinoamisyksiköt keräävät valmiit osat järjestettyihin nippuihin, jotka ovat valmiita pakattavaksi tai päällystettäväksi ilman manuaalista käsittelyä.
Lankamateriaalit ja halkaisijaalueet
Putken taivutuskoneita on saatavana kokoonpanoina, jotka kattavat langan halkaisijat alimillimetristä tarkkuuslangasta raskaaseen rakennelankaan:
- Hiiliteräslanka (Q195, Q235, SAE 1006–1065): Yleisin substraatti. Vetolujuus 350 N/mm² (pehmeä lanka) 1 500 N/mm² (kovaan vedetty lanka) vaatii laajasti vaihtelevia taivutusvoimia – koneen valinnassa on oltava tuotantosekoituksen kovimmat materiaalit.
- Ruostumaton teräslanka (302, 304, 316): Korkeampi takaisinjousto ja työkarkaisuaste kuin hiiliteräksellä. Käytetään elintarviketeollisuuden laitteissa, lääketieteellisissä laitteissa ja merisovelluksissa. Yleensä vaatii 15–25 % suurempi takaisinjousen ylitaivutus kompensaatio verrattuna vastaavaan hiiliteräslangaan.
- Kupari- ja messinkilanka: Erinomainen sitkeys mahdollistaa tiukat mutkat ja monimutkaiset 3D-muodot. Yleisiä sähkökomponenteissa, koriste-esineissä ja lämmönvaihtimen rivoissa. Matala muovausvoima sopii kevyisiin konekokoonpanoihin.
- Alumiinilanka: Käytetään pakkauksissa, autoissa ja ilmailulangoissa. Vaatii kiillotetut työkalujen kosketuspinnat estämään pinnan naarmuuntumista, joka voi aiheuttaa väsymishalkeamia.
Koneen vakiokapasiteettialueet: langan halkaisijat alkaen Ø0,3 mm (tarkkuusminiatyyri) - Ø20 mm (raskas rakenne) , riippuen koneen luokasta ja rungon arvosta.
Teollisuuden sovellukset
Rakentaminen ja vahvistaminen
Harjaraudan jalustimet, betoniraudoitussiteet ja rakenteellinen metalliverkko ovat volyymiltaan suurimpia langantaivutuskonesovelluksia. Automatisoidut 2D-putkien taivutuskoneet tuottavat vakiokokoisia jalustoja (neliömäisiä, suorakaiteen muotoisia, monikulmioita) nopeuksilla 1000-3000 kappaletta tunnissa , joka ylittää huomattavasti manuaalisen taivutuksen tuottavuuden ja ilman kokovaihtelua osien välillä.
Autojen komponentit
Istuimen rungon jouset, niskatukien tuet, takaluukun vääntötangot, pyyhkimen sulkien rungot ja pakoputken ripustimen koukut valmistetaan 2D- ja 3D-putkien taivutuskoneissa autoteollisuuden Tier-1- ja Tier-2-laitoksissa. Tuotetaan monimutkaisia 3D-istuimen jousikokoonpanoja, joissa on useita avaruudellisia mutkia 15-40 osaa minuutissa moniakselisissa CNC-langantaivuttimissa, jotka korvaavat aikaa vievät manuaaliset muovaustoimenpiteet.
Taloustavarat ja huonekalut
Ostoskärryjen kehykset, tiskitelineiden korit, metallihyllyt, grilliritilät ja vaateripustimet ovat kaikki Tube Bending Machinen valmistamia. Linjahitsauksen ja taivutuksen yhdistelmä CNC-langanmuodostuskeskuksissa mahdollistaa monimutkaisten lankakorirakenteiden valmistamisen yhdestä langasta yhdessä konesyklissä ilman manuaalista kokoonpanoa.
Lääketieteelliset laitteet ja tarkkuuskomponentit
Ortopediset kiinnityslangat, kirurgiset kelauslaitteet, stentin rungot ja elektronisten liittimien tarkkuusjousikoskettimet vaativat mittatoleransseja ±0,05–±0,1 mm 0,3–3 mm:n langoilla. CNC 3D-putkien taivutuskoneet, joissa on suljetun silmukan asennon palaute ja visiopohjainen tarkastus, saavuttavat nämä toleranssit sellaisilla nopeuksilla, joita käsin muovaus ei voi lähestyä.
Yleisiä kysymyksiä langan taivutuskoneesta
Mikä on maksimi taivutuskulma, joka voidaan saavuttaa yhdellä askeleella?
Useimmat langan taivutuskoneet voivat taipua jopa 180° yhdessä vaiheessa , ja jotkin erikoispäät pyörivät jopa 360° muodostaen täydellisiä renkaita tai keloja yhdellä liikkeellä. Yli 180° mutkissa, joissa geometria estää pään pyörimisen tämän pisteen yli, lanka voidaan sijoittaa uudelleen (B-akselin kierto) lähestymään jäljellä olevaa kulmaa vastakkaisesta suunnasta.
Miten langan taivutuskoneessa hallitaan paluuta?
Langantaivutuskoneen jousitus riippuu langan materiaalista, halkaisijasta ja luonteesta. CNC-järjestelmä tallentaa takaisinjoustokorjausarvot materiaalin ja halkaisijan yhdistelmää kohden ja taivuttaa automaattisesti kompensaatiomäärän verran. Kovavedetylle teräslangalle takajousto voi olla 5°–15° 90° taivutusta kohti ; hehkutetulla kuparilangalla se on tyypillisesti alle 2°. Säännöllinen koe-taivutuksen tarkastus lankaeriä vaihdettaessa varmistaa, että tallennetut korjaukset pysyvät oikeina.
Voiko langan taivutuskone käsitellä esipinnoitettua tai maalattua lankaa?
Kyllä, jos työkalun kosketuspinnat on kiillotettu ja taivutusparametrit (nopeus, säde) on optimoitu pinnoitteen pintajännityksen minimoimiseksi. PVC-pinnoitettu lanka, galvanoitu lanka ja epoksipinnoitettu lanka käsitellään säännöllisesti langantaivuttimissa, joissa on sopiva työkalu. Paksupäällysteisen langan tiukkasäteiset taivutukset voivat kuitenkin aiheuttaa pinnoitteen halkeamia taivutuksen lisäosissa – vähintään säteen 3× langan halkaisija suositellaan esipinnoitetulle langalle pinnoitteen eheyden säilyttämiseksi.
