CNC-putken taivutuskone viittaa prosessiin, jossa käytetään tietokonenumeerista ohjaustekniikkaa (CNC) metalliputkien ja -putkien taivuttamiseksi tarkasti ennalta määritettyihin kulmiin, säteisiin ja monitasoisiin geometrisiin muotoihin. CNC-putkien taivutuskoneessa on täydellinen servokäyttöjärjestelmä, jossa on tarkkoja mekaanisia rakenteita – mukaan lukien taivutussuuttimet, puristussuuttimet, painesuuttimet, karat ja pyyhkimet – kaikki koordinoidaan reaaliajassa CNC-ohjaimen toimesta monimutkaisten taivutussarjojen suorittamiseksi automaattisesti ja toistettavasti.
CNC-putkien taivutuskoneet ovat välttämättömiä nykyaikaisilla automatisoiduilla tuotantolinjoilla autoteollisuuden osissa, laivanrakennuksessa, energiaputkistoissa, ilmailuteollisuudessa ja tarkkuusinstrumenttien teollisuudessa. Niiden kyky suorittaa monimutkaisia, monisäteisiä 3D-taivutusohjelmia yhdestä asennuksesta – ilman manuaalista uudelleensovitusta – tekee niistä suosituimman tekniikan kaikkialla, missä putken geometria, suorituskyky ja laadun yhdenmukaisuus ovat kriittisiä.

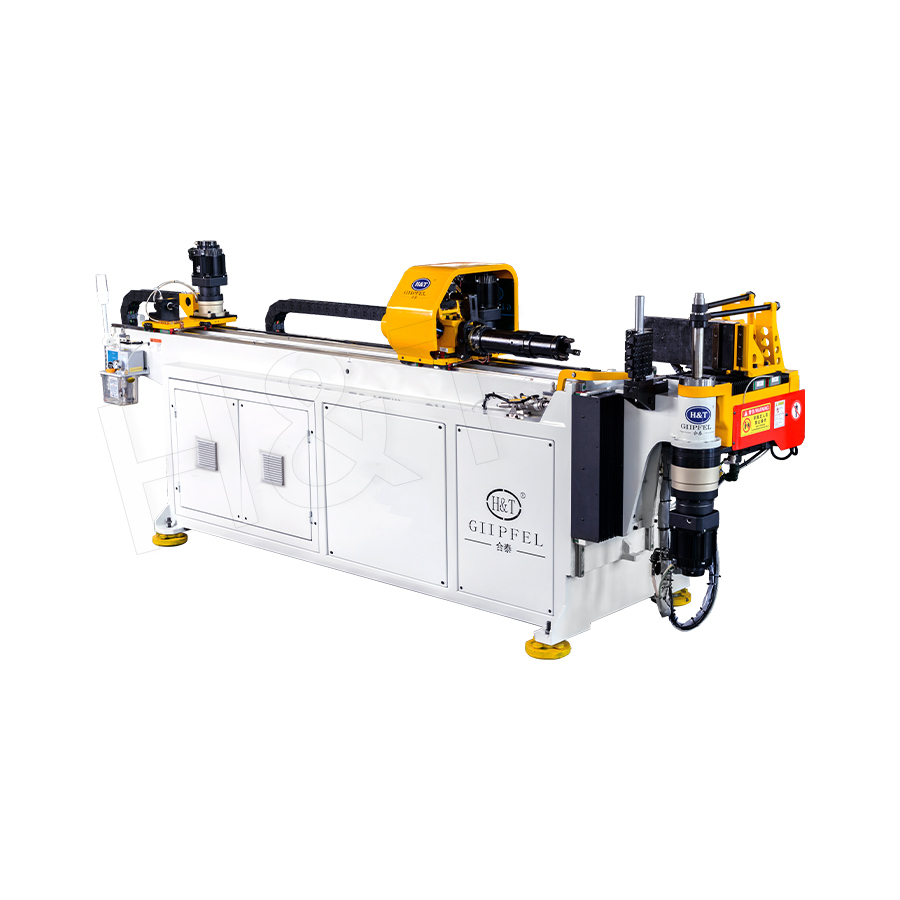

Kuinka CNC-putkien taivutuskone toimii
The CNC-putken taivutuskone prosessia ohjaa koordinoitu servo-ohjattujen akselien sarja. Tyypilliselle yksipäiselle CNC-putkien taivutuskone , ohjattuja akseleita ovat:
- Y-akseli (vaunun syöttö): Siirtää putken ohjelmoituun taivutusasentoon putken pituusakselia pitkin.
- B-akseli (putken kierto): Kääntää putken oikeaan kulma-asentoon ennen jokaista taivutusta, mikä mahdollistaa monitasoiset 3D-taivutussekvenssit, joka on keskeinen ominaisuus putken taivutuskoneet monimutkaisten osien käsittelyssä.
- C-akseli (taivutuskulma): Ohjaa taivutusvartta ja meistiä tavoitetaivutuskulman läpi CNC-järjestelmän käyttämän automaattisen takaisinjousituksen ylitaivutuskompensaation avulla.
- Paine- ja puristusmuottien akselit: Käytä hallittua puristusvoimaa ja aksiaalista lisävoimaa taivutuksen aikana hallitaksesi seinämien ohenemista ja estääksesi rypistymistä, mikä varmistaa molemmille CNC-putkien taivutuskones ja muut putkenmuodostustekniikat.
- Karan akseli: Asettaa sisäisen karan tukemaan putken porausta taivutuskohtaan, mikä estää luhistumisen tiukan säteen mutkissa, mikä on erityisen tärkeää putken taivutuskoneet herkille tai korkeapaineisille putkille.
CNC-ohjain suorittaa koko taivutussarjan – Y, B, C, puristin, painesuutin, tuurna – samanaikaisesti ja synkronoituna, jolloin jokainen taivutus suoritetaan niin vähän kuin 3-8 sekuntia . Esimerkiksi autojen 10 mutkainen jarruputki valmistetaan tyypillisesti alle 60 sekuntia syklin kokonaisaika, joka osoittaa tehokkuuden CNC-putkien taivutuskones suurten volyymien tuotannossa.
Yksipinoinen vs. Multi-Stack Die CNC-putken taivutuskone
Yksi tärkeimmistä kokoonpanopäätöksistä CNC-putken taivutuskone on taivutuspäähän asennettujen muottipinojen lukumäärä. Tämä valinta vaikuttaa suoraan osakohtaiseen kiertoaikaan, työkalukustannuksiin ja osien monimutkaisuuteen, käytetäänkö laitetta vakioputkijärjestelmänä vai erikoistuneena putken taivutuskone :

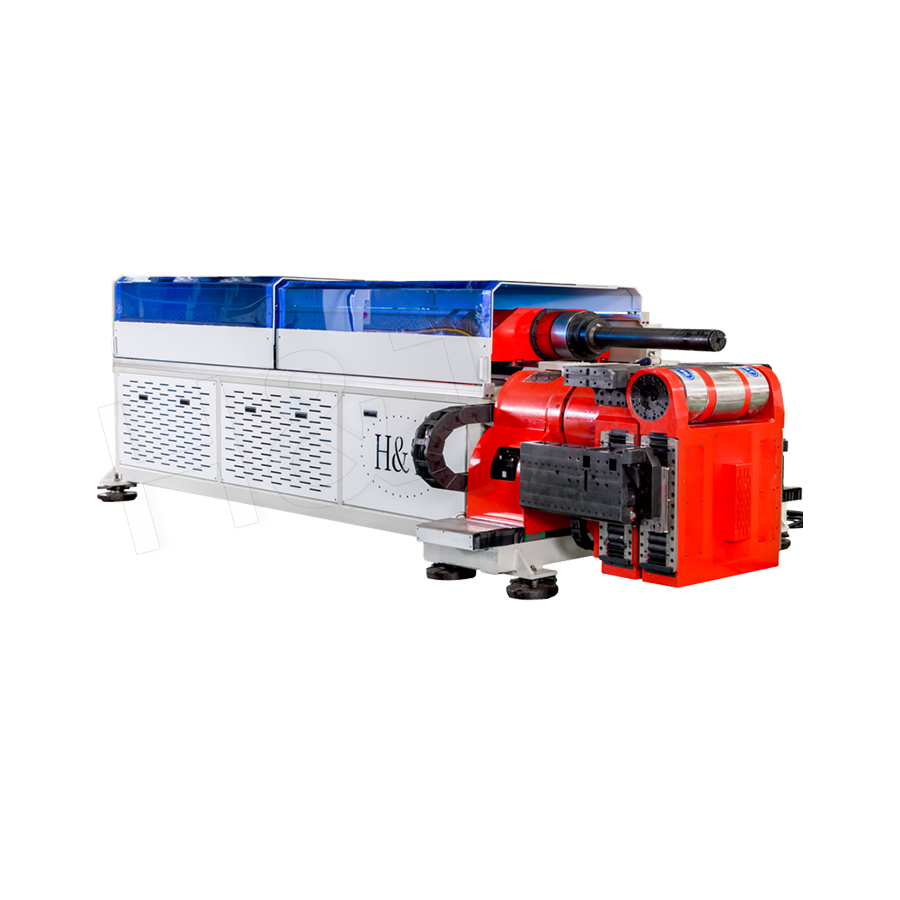

Yksipinoinen CNC-putken taivutuskone
Yksipinoisessa kokoonpanossa yksi taivutussuulake (yksi säde) asennetaan taivutuspäähän. Tämä on vakiokokoonpano osille, joissa kaikilla mutkilla on sama säde tai joissa tuotantomäärä ei oikeuta monipinotyökaluinvestointeja. Yksipinoiset koneet tarjoavat etuja: yksinkertaisuus, alhaisemmat työkalukustannukset ja helppo huolto. Niitä käytetään laajalti autojen alaosan putkissa, huonekalujen rungoissa ja yleisissä hydraulilinjoissa, joissa yksi taivutussäde kattaa kaikki tuotantovaatimukset, mukaan lukien sovellukset, kuten esim. CNC-putken taivutuskone for automotive pipe tuotantoa.

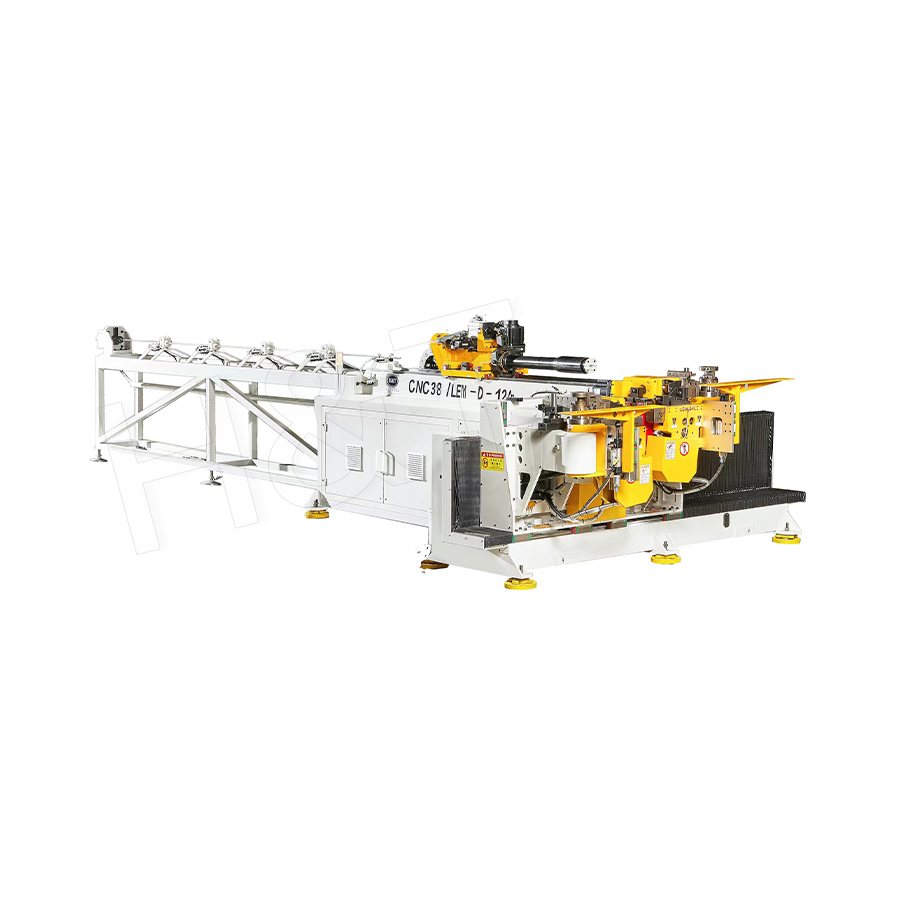

Kaksipinoinen, kolmipinoinen ja monipinoinen CNC-putkien taivutuskone
Monipinoisissa muottikokoonpanoissa kaksi, kolme tai useampia eri taivutussäteitä asennetaan yhteiseen torniin tai pinottuun taivutuspäähän. CNC-järjestelmä indeksoi automaattisesti oikean muotin jokaiselle mutkalle ilman käyttäjän väliintuloa. Tämä eliminoi tarpeen pysäyttää konetta ja vaihtaa työkaluja, kun osa vaatii erisäteisiä taivutuksia – kriittinen etu monimutkaisissa putkikokoonpanoissa, erityisesti käsiteltäessä materiaaleja, kuten ruostumatonta terästä. CNC-putken taivutuskone for stainless steel pipe sovelluksia. Keskeisiä etuja ovat:
- Jakson ajan lyhennys: Manuaalisten muotinvaihtojen poistaminen vähentää osajakson kokonaisaikaa 40–70 % monen säteen osissa verrattuna peräkkäisiin yhden pinon asetuksiin.
- Osan monimutkaisuus: Mahdollistaa osien, joilla on 2–4 eri taivutussädettä, valmistuksen yhdessä ohjelmajaksossa, kuten monimutkaiset autojen polttoainekiskot, pakosarjat ja ilmailun hydrauliikkalinjat.
- Miehittämätön tuotanto: Kun koneessa on kaikki käytettävissä olevat säteet, monimutkaisten osien täysin automatisoitu ja valvomaton tuotanto on mahdollista yhdistettynä automaattiseen lastausjärjestelmiin.
| Kokoonpano | Taivutussäde asennuksen mukaan | Paras | Työkalukustannukset |
|---|---|---|---|
| Yksipinoinen | 1 | Yhden säteen osat, suuri äänenvoimakkuus | Matala |
| Kaksinkertainen pino | 2 | Autojen putket, 2-säteen kokoonpanot | Keskikokoinen |
| Kolmipino | 3 | Monimutkaiset hydrauli-/polttoaineletkut | Keskikokoinen-High |
| Monipino (4) | 4 tai enemmän | Ilmailu, monisäteiset jakoputket | Korkea |
CNC-putkien taivutuskoneen tärkeimmät edut
Tarkkuus ja toistettavuus
Täysi servokäyttö eliminoi vanhemmille järjestelmille ominaisen välyksen ja hydraulisen ajautumisen. Moderni CNC-putkien taivuttajat saavuttaa taivutuskulman toistettavuus ±0,1° ja vaunun syöttöpituuden tarkkuus ±0,2 mm — mahdollistaa ensimmäisen artikkelin hyväksymisen ja vakaan tuotannon ilman puolivälin säätöjä. Tämä yhdenmukaisuus on välttämätön autojen jarrulinjoille, joissa sovituksen kohdistustoleranssit mitataan millimetrin kymmenesosissa.
Automaattinen takaisinjousen kompensointi
CNC-ohjain tallentaa materiaalikohtaiset takaisinjoustokertoimet ja taivuttaa automaattisesti jokaisen taivutuksen lasketun määrän verran, jolloin putki joustaa takaisin tarkkaan tavoitekulmaan. Tämä eliminoi manuaalisen yrityksen ja erehdyksen, jota vaaditaan NC- tai manuaalisissa taivuttimissa, mikä vähentää asennusromua 60–80 % vaihdettaessa materiaaleja tai seinämän paksuuksia, ominaisuus, joka löytyy yleisesti edistyneistä CNC-putkien taivuttajat .

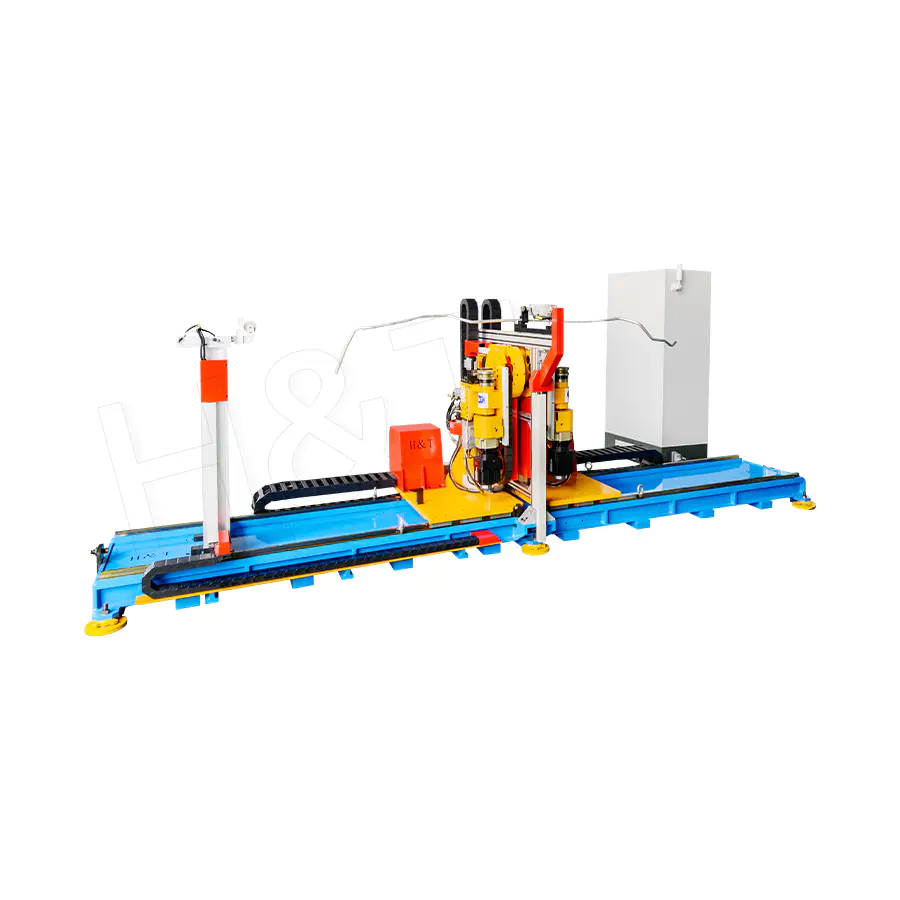

Monimutkainen 3D-osien ominaisuus
Käyttäjät voivat tuoda 3D-putkigeometriaa suoraan CAD-tiedostoista (IGES, STEP) taivutuskoneen offline-ohjelmointiohjelmistoon. Ohjelmisto laskee automaattisesti Y-B-C taivutussekvenssin, tarkistaa työkalujen törmäykset ja luo koneohjelman poistaen kaikki manuaaliset laskelmat prosessista. Osat jopa 20 tai enemmän mutkia useissa tasoissa voidaan ohjelmoida ja testata yhdessä työpäivässä hyödyntäen täysin modernin kyvyt CNC putken taivutuskone .
Integrointi automatisoitujen tuotantolinjojen kanssa
CNC-taivuttajat on suunniteltu integroitaviksi robottilataus-/purkujärjestelmiin, loppupään muotoilukoneisiin ja visioon perustuviin tarkastusasemiin. Tietoliikenne standardien teollisuusprotokollien (EtherCAT, PROFINET) kautta antaa taivuttajan vastaanottaa tuotantotilauksia MES:ltä ja raportoida todelliset taivutusparametrit jäljitettävyyttä varten. 100 % osien jäljitettävyys vaaditaan autoteollisuuden Tier-1- ja ilmailualan toimitusketjuissa, käytetäänkö a CNC putken taivutuskone tai a CNC-putkien taivutuskone .
CNC-putken taivutuskone vs. NC-taivutus vs. manuaalinen taivutus
| Ominaisuus | CNC-putken taivutuskone | NC taivutus | Manuaalinen taivutus |
|---|---|---|---|
| Taivutuskulman tarkkuus | ±0,1° | ±0,3–0,5° | ±1–3° |
| 3D monitasoinen taivutus | Kyllä (automaattinen) | Rajoitettu | Ei |
| Springback-korvaus | Automaattinen | Puoliautomaattinen | Manuaalinen kokeilu |
| Multi-stack Die-tuki | Kyllä | Harvoin | Ei |
| CAD-ohjelman tuonti | Kyllä (IGES/STEP) | Ei | Ei |
| Automaatiointegraatio | Täysi | Osittainen | Eine |
Sovellettavat materiaalit ja putket
CNC-putken taivutuskone koneet voivat käsitellä monenlaisia materiaaleja, jos koneen puristusvoima, taivutusmomentti ja työkalut sopivat materiaalin ominaisuuksiin. Monissa nykyaikaisissa tehtaissa an automaattinen CNC-putkien taivutuskone parantaa entisestään yhtenäisyyttä ja tuottavuutta eri materiaalityypeissä:
- Hiiliteräs ja niukkaseosteinen teräs: Yleisin substraatti. Hyvä muovattavuus yli 1:30:n seinämänpaksuuden ja ulkopinnan suhteilla. Vakiokovametalliset työkalut takaavat pitkän käyttöiän.
- Ruostumaton teräs (304, 316L): Korkeampi takaisinjousto ja työkarkaisuaste edellyttävät suurempaa ylitaivutuksen kompensointia ja raskaampia työkaluja. Taivutussäteen tulee olla vähintään 2× putken ulkohalkaisija pinnan halkeilun välttämiseksi.
- Alumiiniseokset (6061, 6063): Vaatii hehkutuksen T0-olosuhteisiin tiukan säteen taivutusta varten. Pienemmät muovausvoimat mahdollistavat suuremmat taivutusnopeudet, mikä lyhentää syklin aikaa 20–30 % verrattuna teräkseen, jonka ulkohalkaisija on sama.
- Kupari ja messinki: Erinomainen sitkeys mahdollistaa tiukat mutkat (R/D niinkin alhainen kuin 1,0) ilman karatukea ohutseinäisissä kokoonpanoissa. Käytetään laajasti LVI- ja jäähdytysputkien taivutuksessa.
- Titaani: Edellyttää erikoistyökaluja, voitelua ja hallittua taivutusnopeutta. Lämminmuovaus 200–300 °C:ssa on joskus tarpeen titaanin 9 titaanin tiukkasäteisille mutkille.
Tyypilliset yksipäiset CNC-taivutuskoneet käsittelevät putkien ulkopinnat Ø6 mm - Ø130 mm , seinämäpaksuudella 0,5–10 mm koneen rungon koosta ja vetokapasiteetista riippuen. Monet maailmanlaajuiset ostajat hankkivat laitteita, kuten CNC-putken taivutuskone ratkaisuja suorituskyvyn ja kustannustehokkuuden tasapainottamiseksi.
CNC-putkien taivutuskoneen teollisuussovellukset
Autojen valmistus
Tyypillinen henkilöauto sisältää 15–40 taivutettua putkikokoonpanoa jarruissa, polttoaineessa, vaihteiston jäähdytyksessä, ohjaustehostimessa ja ilmastointijärjestelmissä. CNC-putkien taivutuskonelinjat, joissa on monipinoiset meistit ja integroitu päätymuovaus – usein konfiguroituna automaattinen CNC-putkien taivutuskones -tuottaa näitä komponentteja nopeudella 400–1 200 kokoonpanoa vuorossa täydellä jäljitettävyydellä muodostusparametreihin.
Ilmailu ja puolustus
Lentokoneen hydraulilinjat toimivat jopa 5000 PSI:llä äärimmäisillä lämpötiloilla. Titaanista ja ruostumattomasta teräksestä valmistettujen putkien CNC-kehruu ja taivutus on täytettävä AS9100-laatustandardit, ja jokaiselle osalle on määritetty yksilöllinen sarjanumero, joka liittyy sen taivutusohjelmaan, operaattoriin, materiaalierään ja tarkastuspöytäkirjaan.

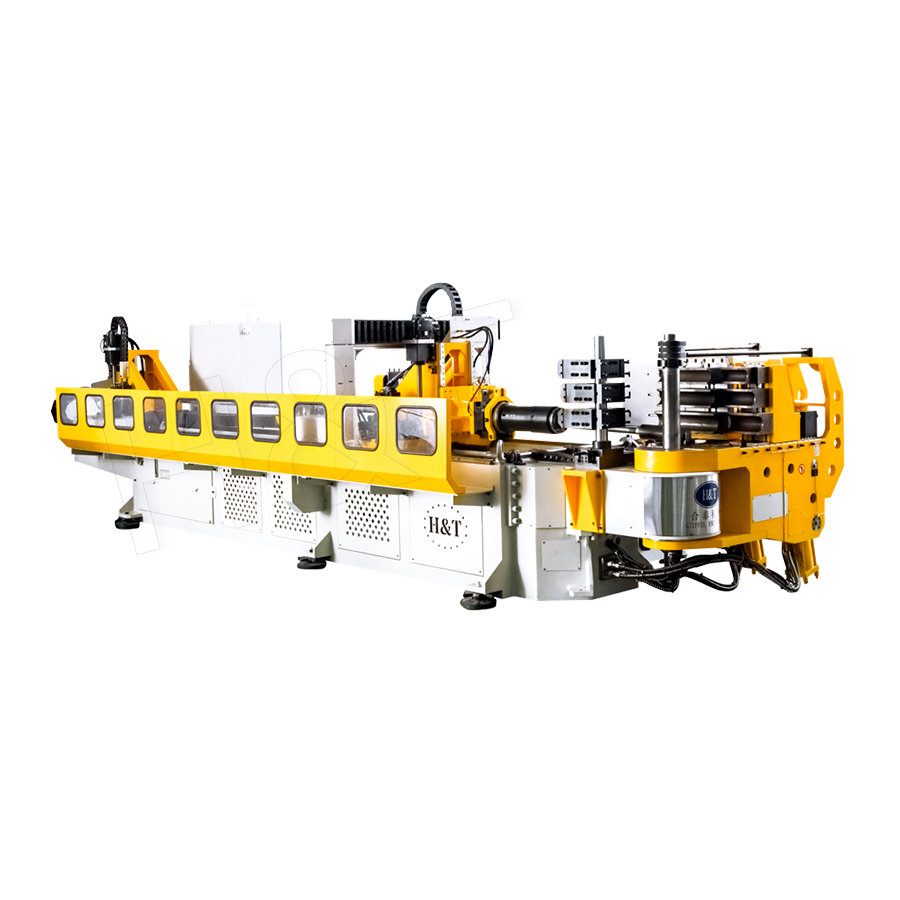

Energiaputket ja laivanrakennus
Offshore-alukset, LNG-alukset ja teolliset prosessilaitokset vaativat halkaisijaltaan suuria putkien mutkia korkeapaineisissa putkistojärjestelmissä. CNC-taivuttajat raskaille seinämäisille putkille (ulkohalkaisija enintään 168 mm, seinä jopa 16 mm) tarjoavat tarkat taivutuskulmat ja neutraaliakselin asennot, joita vaaditaan putkiston jännityslaskelmiin ja isometrisen piirustuksen noudattamiseen, ja monissa projekteissa käytetään laitteita, jotka on hankittu CNC-putken taivutuskone valmistajat.
Yleisiä kysymyksiä CNC-putkien taivutuskoneesta
Miten CNC-putkien taivutuskoneohjelma luodaan 3D CAD-mallista?
3D-putken keskiviivageometria viedään CAD-ohjelmistosta IGES- tai STEP-tiedostona ja tuodaan taivutuskoneen offline-ohjelmointiohjelmistoon. Ohjelmisto poimii Y (syöttö), B (kierto) ja C (taivutuskulma) -arvot jokaiselle taivutukselle, soveltaa materiaalikohtaista takaisinjoustokompensaatiota, suorittaa törmäyssimuloinnin putken ja työkalujen välillä ja tulostaa koneohjelman. Ensimmäisen artikkelin asennusaika lyhenee tyypillisesti alle 30 minuuttia 10 mutkalle tätä työnkulkua käyttämällä.
Mikä aiheuttaa epäjohdonmukaisia taivutuskulmia CNC-taivuttimessa ja miten se korjataan?
Yleisimmät syyt ovat materiaalin takaisinjoustovaihtelu (eri materiaalilämmöt, joilla on hieman erilaiset myötörajat), kuluneet työkalut (lisääntyneet välykset) tai puristus-/painemuottivoiman poikkeama. Nykyaikaiset CNC-järjestelmät korjaavat tämän tallentamalla materiaalikohtaisia takaisinjoustotietokantoja, käyttämällä enkooderin palautetta todellisten taivutuskulmien tarkistamiseen ja päivittämällä takaisinjoustokorjausparametrin automaattisesti jokaisen osan jälkeen, jos sisäänrakennettu kulmamittari on integroitu.
Kuinka monta muottipinoa tarvitsen sovellukseeni?
Jos koneen kaikkien osien kaikki taivutukset jakavat saman säteen, yksipinoinen muotti riittää. Jos osat vaativat kahta eri sädettä, kaksinkertainen pino on kustannustehokkain ratkaisu. Kolmen tai useamman säteen tai useiden osanumeroiden usein tapahtuvan tuotteen vaihdon yhteydessä kolmen tai useamman pinon konfiguraatio minimoi vaihtokatkokset ja maksimoi koneen käyttöasteen.
Mikä on pienin taivutussäde, joka on saavutettavissa CNC-taivuttimella?
Karan, pyyhkimen ja tehostetun taivutuksen (aksiaalinen putken puristus taivutuksen aikana) taivuta keskiviivan säteet 1,0–1,5 × putken ulkohalkaisija ovat saavutettavissa hiiliteräksellä ja kuparilla. Ruostumaton teräs ja alumiini vaativat tyypillisesti vähintään 2× OD pinnan halkeilun välttämiseksi. Tiukemmat säteet ovat mahdollisia lämmitetyillä työkaluilla tai välihehkutuksella taivutuskertojen välillä.
