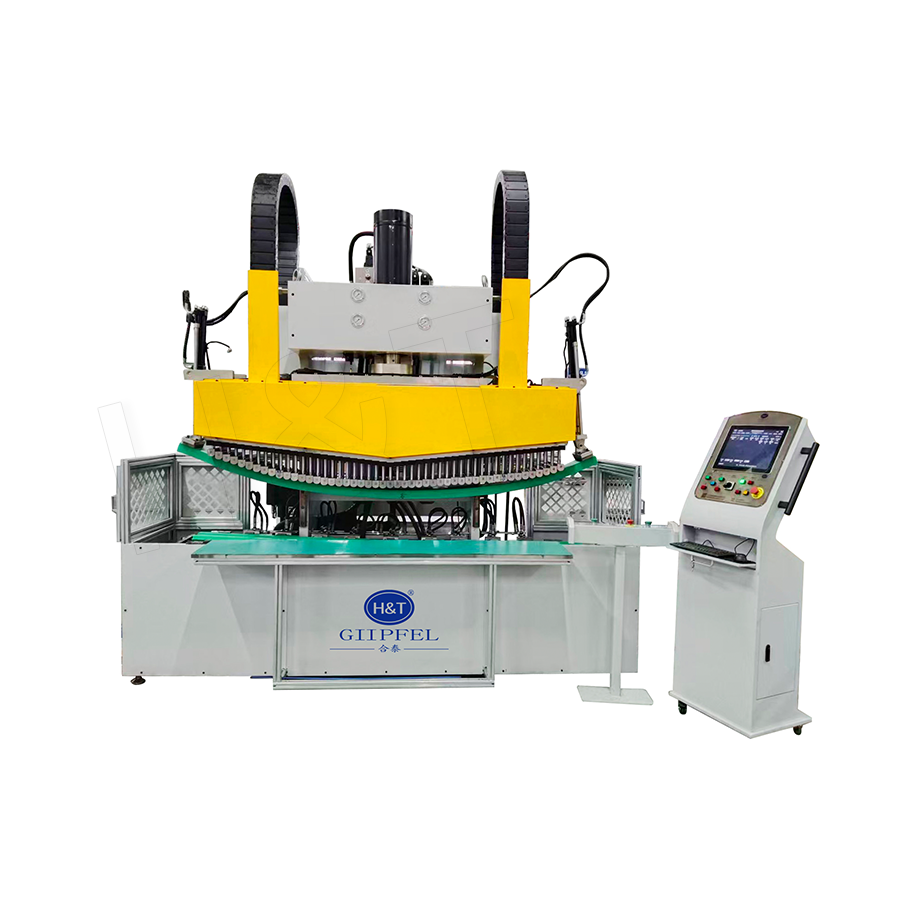

Paina taivutuskonetta on metallin muovausprosessi, jossa työkappale – yleisimmin tasainen levy tai levy – asetetaan kahden muotin (ylemmän ja alemman) väliin ja siihen kohdistetaan puristinkoneen (tunnetaan myös nimellä puristinjarru tai meistokone) ohjattu voima. Käytetty voima saa materiaalin plastisesti muotoutumaan kosketuskohdassa muottien kanssa, jolloin muodostuu tietyn kulman ja geometrian taipuminen. Toisin kuin jatkuva rullataivutus tai vetotaivutus, puristustaivutuskone luo taivutuksen yhteen, paikalliseen kohtaan työkappaletta pitkin jokaisella puristimen isolla.
Puristustaivutuskoneet vaihtelevat yksinkertaisista käsikäyttöisistä puristimista kehittyneisiin CNC-hydraulisiin puristinjarruihin, jotka pystyvät taivutuslevyt jopa 12 metriä pitkiä taivutusvoimakapasiteetit vaihtelevat 40 tonnista 3000 tonniin sovelluksesta riippuen. Ne ovat metallilevytuotannon kulmakivi kaikilla teollisuudenaloilla, mukaan lukien koneenrakennus, rakentaminen, laivanrakennus, autoteollisuus, LVI- ja sähkökotelot.
Puristustaivutuskoneen pääkomponentit
Puristustaivutuskoneen rakenteen ymmärtäminen selventää, kuinka kukin komponentti edistää muotoilun tarkkuutta ja turvallisuutta:
- Runko ja työpöytä: Hitsattu tai valuteräsrunko tukee kaikkia mekaanisia ja hydraulisia kuormia. Alempi muotti on asennettu työpöydälle, mikä muodostaa jäykän vertailupinnan, jota vasten pelti muodostetaan. Rungon taipuma kuormitettuna on avaintekijä taivutuskulman yhtenäisyydessä koko taivutuspituudella.
- Ylempi muotti (mäntä / painepää): Pystysuorassa liikkuvassa ylätyökalun pidikkeessä on meisti (ylempi meisti). Sitä ohjataan alaspäin hydraulisella tai mekaanisella käyttöjärjestelmällä, joka kohdistaa muovausvoiman metallilevyyn. CNC-taustamittarin pysäyttimet ja paininsyvyyden säätö määrittävät taivutuskulman ja -asennon.
- Alempi muotti (muotilohko): Tyypillisesti V-suulake, U-suulake tai teräväkulmainen meisti, joka on sovitettu lävistysprofiiliin. V-aukon leveys määrittää taivutussäteen ja tarvittavan voiman; leveämpi V-aukko vaatii vähemmän voimaa, mutta tuottaa suuremman sisäsäteen.
- Ajojärjestelmä: Hydraulijärjestelmät ovat yleisimpiä suurille puristusjarruille, jotka tarjoavat suuren voiman, säädettävän nopeuden ja ohjelmoitavan painimen asennon. Mekaanisia (epäkeskovaihteisia) käyttöjä käytetään nopeisiin tyhjennys- ja lyöntitoimintoihin. Servo-sähkökäyttöjä käytetään yhä enemmän energiatehokkuuden ja tarkkuuden vuoksi CNC-puristinjarruissa.
- Takamittarijärjestelmä: CNC-ohjatut takamittarit asettavat metallilevyn vertailusormia vasten ennen jokaista iskua, mikä varmistaa tasaisen taivutuksen työkappaletta pitkin. Moniakseliset takamittarit (jopa 6 akselia) käsittelevät monimutkaisia laippaussarjoja epäsäännöllisen muotoisilla aihioilla.
- Turvajärjestelmät: Turvavaloverhot, kahden käden ohjauspaneelit, turvaluokitetut nopeusrajoitukset sulkemisvaiheen aikana (mykistysalueet) ja hätäpysäytyspiirit ovat kansainvälisten koneturvallisuusstandardien (ISO 13849, EN 12622) mukaisia suojaamaan käyttäjiä puristimen sulkemisen aiheuttamilta loukkaantumisilta.
Toimintaperiaate: Puristustaivutuskoneen sykli
- Levyn sijoittelu: Peltiaihio asetetaan alempaan suulakkeeseen ja sijoitetaan takamitan sormia vasten, jotka paikantavat sen ohjelmoidulle etäisyydelle muotin keskilinjasta oikean taivutusviivan asennon määrittämiseksi.
- Nopea lähestymistapa: Ylempi suulake laskeutuu nopeasti pienemmällä voimalla, kunnes se on muutaman millimetrin sisällä arkin pinnasta (tyypillisesti 5-10 mm yhteystiedot yllä). Nopeutta vähennetään sitten automaattisesti turvallisen, kontrolloidun muovauksen takaamiseksi.
- Muodostava isku: Ylempi muotti jatkaa alaspäin taivutusnopeudella koskettaen levyä ja pakottamalla sen V-suulakkeen aukkoon. Materiaali virtaa plastisesti taivutuslinjalla, ottaen huomioon muotin geometrian ja painimen tunkeutumissyvyyden muodostaman kulman.
- Takaisinjousikorvaus: CNC-järjestelmä ajaa painimen syvyyteen, joka on hieman suurempi kuin nimellinen tavoitekulma (ylitaivutus), joten sen jälkeen kun painin vetäytyy sisään ja levy joustaa takaisin elastisesti, lopullinen kulma on sama kuin tavoite. Tarvittava ylitaivutus riippuu materiaalista – tyypillisesti 1°-8° tavallisille teräslevyille.
- Paluuisku: Ylempi suulake vetäytyy koti- tai turvalliseen asentoonsa. Muodostettu arkki voidaan asettaa uudelleen seuraavaa taivutusta varten tai poistaa, jos ohjelma on valmis.
CNC-puristinjarruissa yhden taivutuksen koko sykli – paikoitus, taivutus ja sisäänveto – kestää 3-10 sekuntia riippuen levyn paksuudesta ja koneen koosta. Usein mutkainen kotelointipaneeli, jossa on 6 mutkaa, voidaan tyypillisesti täydentää 60-120 sekuntia yhteensä.
Puristustaivutuskonemenetelmät: ilmataivutus, pohjamaalaus ja lyönti
Kolme ensisijaista Paina taivutuskonetta menetelmät eroavat siitä, missä määrin levy koskettaa muotia, mikä tuottaa erilaisia kompromisseja tarkkuuden, takaisinjouston ja työkaluvoiman välillä:
Ilman taivutus
Lävistin painaa levyn V-suulakkeen aukkoon, mutta ei kosketa muotin seinämiä tai pohjaa. Taivutuskulma määräytyy painimen tunkeutumissyvyyden mukaan, ei muotin kulman mukaan. Ilman taivutus vaatii vähiten muodostava voima (noin 25–30 % pohjavoimasta samalle materiaalille ja paksuudelle), mahdollistaa yhden suutinsarjan tuottaa useita eri kulmia, ja se on hallitseva menetelmä CNC-puristusjarruissa. Kompromissi on suurempi herkkyys materiaalin paksuudelle ja myötörajan vaihtelulle, mikä edellyttää säännöllisiä joustokompensointipäivityksiä.
Pohja (pohjataivutus)
Lävistin työntää arkin kokonaan muotin sivuseiniä vasten, jolloin materiaali tulee täysin kosketukseen V-suulakkeen kulman kanssa. Tämä lukitsee taivutuskulman muotin geometriaan, mikä vähentää takaisinjouston vaihtelua alle ±0,5° – johdonmukaisempi kuin ilmataivutus. Pohjaus vaatii 3–5 kertaa enemmän voimaa kuin ilmataivutus samalle osalle, ja jokainen muottikulma voi tuottaa vain yhden taivutuskulman.
Keksiminen
Suurin voimamenetelmä: meistin puristaa materiaalia taivutusviivalla siihen pisteeseen, jossa plastinen muodonmuutos tapahtuu koko paksuuden läpi, mikä olennaisesti "muokkaa" taivutusgeometrian materiaaliin. Springback on käytännössä eliminoitu, mikä tuottaa kulmatarkkuuden ±0,25° tai parempi. Keksiminen vaatii 5-30× ilman taivutusvoima ja on varattu tarkkuuskomponenteille, jotka vaativat tiukimmat kulmatoleranssit, kuten tarkkuuskotelot ja ilmailu-avaruuskannattimien laipat.
| menetelmä | Suhteellinen voima vaaditaan | Kulman tarkkuus | Die Joustavuus |
|---|---|---|---|
| Ilman taivutus | 1× (perus) | ±1–2° | Useita kulmia per muottisarja |
| Pohjaus | 3-5× | ±0,5° | Yksi kulma nollaa kohti |
| Keksiminen | 5–30× | ±0,25° | Yksi kulma nollaa kohti, premium tooling |
Puristustaivutuskoneen tärkeimmät edut
Monipuolisuus osien kokojen ja geometrioiden välillä
Yhdellä CNC-puristinjarrulla voidaan valmistaa osia pienistä tarkkuuskiinnikkeistä (100 mm × 50 mm) suuriin kotelopaneeleihin (3 000 mm × 1 500 mm) yhdistämällä työkalunpitimessä erilaisia lävistys- ja meistisarjoja. Segmentoidulla muottijärjestelmällä a yksi 3 metrin jarrupaina pystyy käsittelemään levyleveyksiä 100 mm - 3 000 mm ilman työkalujen paikkaa.
Suurten volyymien tuotantokapasiteetti
CNC-ohjauksen, servosähköisten käyttöjen ja automatisoidun takamittarin asemoinnin ansiosta nykyaikaiset puristusjarrut suorittavat taivutussyklit 3-5 sekuntia per mutka vakiolevypaksuuksilla (1–4 mm), jotka tukevat tulostusnopeuksia 400-800 mutkia tunnissa yksinkertaiseen toistuvaan tuotantoon. Automatisoitu materiaalinkäsittely (robotti lastaus/purku) eliminoi käyttäjän käsittelyajan mutkien välillä, mikä lisää läpimenoa entisestään.
Laaja materiaali- ja paksuusalue
Paina taivutuskonetta soveltuu ohuelta levyltä ( 0,5 mm ruostumaton teräs tarkkuuskoteloihin) raskaaseen levyyn ( 100 mm hiiliteräs laivojen rungoille ja paineastioille), jos puristustonni vastaa muovausvaatimuksia. Muotoiluvoima skaalautuu suunnilleen materiaalin vetolujuudella × paksuus² × taivutuspituus, joten paksummat ja vahvemmat materiaalit vaativat suhteellisesti suurempia puristimia.
CNC-tarkkuus ja toistettavuus
Suljetun piirin hydrauliset tai servo-sähköiset CNC-puristinjarrut saavuttavat painimen asennon toistettavuuden ±0,01 mm , mikä tarkoittaa kulman toistettavuutta ±0,1° vakiolevypaksuuksilla. Yhdessä reaaliaikaisten kulmanmittausjärjestelmien (esim. optisten antureiden muottialueella) kanssa nämä koneet voivat korjata materiaalin vaihtelun kesken tuotannon, säilyttäen tasaiset kulmat koko erässä ilman käyttäjän säätöä.
Puristustaivutuskoneen teollisuussovellukset
Metallilevyjen valmistus ja kotelot
Sähköiset ohjauspaneelit, palvelintelineiden kotelot, LVI-kanavaosat ja koneen kannet ovat yleisimpiä puristustaivutuskonesovelluksia. Eräkoot vaihtelevat 1 kappale (tilaustyö) 10 000 kappaleeseen (OEM-tuotanto) , joka osoittaa Press Bending Machinen joustavuuden sekä työpaja- että tuotantoympäristöissä.
Autojen rakenneosat
Rungon vahvistuskannattimet, pitkittäispalkkilaipat ja jousituksen tukikannattimet on puristustaivutettu edistyneistä korkealujuusteräsaihioista (AHSS). Taivutusvoimat 500-2000 tonnia vaaditaan paksuille AHSS-osille; Erikoistuneet servohydrauliset puristusjarrut aktiivisella kruunulla (kompensoivat rungon taipumaa) varmistavat tasaiset taivutuskulmat koko osan leveydellä.
Rakentaminen ja infrastruktuuri
Suurikokoisia puristusjarruja käytetään rakenneteräslevyjen muodostamiseen laatikkopalkeiksi, putkiosiksi ja tilausprofiileiksi siltoihin, teollisuusrakennuksiin ja offshore-rakenteisiin. Levyjen taivutus asti 50 mm paksu ja 12 metriä pitkä on saavutettavissa raskaiden puristusjarrujen kanssa tandem- tai kolmoispuristuskokoonpanoilla.
Tarkkuuskomponentit
Ilmailu- ja avaruuskannattimet, lääketieteellisten laitteiden rungot ja tarkkuustieteellisten instrumenttien kotelot vaativat tiukkoja kulmatoleransseja (±0,25°–0,5°), jotka voidaan saavuttaa pohjaamalla tai lyömällä CNC-puristinjarrussa. Offline-ohjelmointi CAD-malleista ja digitaalisen muottikirjaston hallinta vähentävät ensimmäisen artikkelin asennusaikaa alle 20 minuuttia monimutkaisille monimutkaisille osille.
Yleisiä kysymyksiä puristustaivutuskoneesta
Kuinka lasken tarvittavan puristustonnimäärän taivutusoperaatiota varten?
Ilman taivutusvoiman vakiokaava on: F = (1,42 × Rm × t² × L) / V , jossa F on voima kN:nä, Rm on materiaalin vetolujuus (N/mm²), t on levyn paksuus (mm), L on taivutuspituus (mm) ja V on V-suuttimen aukon leveys (mm). Esimerkiksi 2 mm paksun S235-teräslevyn (Rm = 360 N/mm²) taivuttaminen 1 000 mm leveällä 8 V:n suulakkeessa (V = 8t = 16 mm) vaatii noin 640 kN (64 tonnia). Työkalutoimittajien online-taivutusvoimalaskurit yksinkertaistavat tätä laskelmaa päivittäiseen tuotantokäyttöön.
Mikä saa aikaan sen, että taivutetun osan kulma on erilainen keskellä kuin päissä?
Tämä johtuu koneen rungon taipumisesta (kruunusilmiö): taivutusvoimaa käytettäessä puristuspalkki poikkeaa ylöspäin keskikohdastaan, jolloin kappaleen keskelle muodostuu vähemmän muovausvoimaa kuin päissä. Tämä johtaa suurempaan (avoimpaan) kulmaan keskellä. Ratkaisu on hydraulinen kruunu (aktiivisesti kumartaen alasäteen ylöspäin) tai mekaaninen kiilakruunu , joka kompensoi taipuman ja varmistaa tasaisen taivutuskulman koko taivutuspituudella.
Mikä on puristustaivutuskoneen laipan vähimmäispituus?
Pienin laipan pituus (lyhyempi taivutetun osan kahdesta haarasta) määräytyy V-suulakkeen aukon leveyden mukaan: minimilaipan on oltava vähintään 0,7 × V-aukko estääksesi levyn liukumisen suulakkeeseen. Normaalissa 8 V suuttimessa, jossa on 8 mm V-aukko (1 mm levylle), minimilaippa on noin 5,6 mm. Pienemmän V-suulakkeen käyttö mahdollistaa lyhyemmät laipat, mutta vaatii enemmän muovausvoimaa.
Kuinka usein puristusjarrutyökalut (lävistimet ja meistit) on vaihdettava?
Hiiliteräksen standarditaivutukseen käytetyt karkaistut työkaluteräslävistimet ja -meistit kestävät tyypillisesti 500 000–2 000 000 taivutusiskua ennen kuin säteen kuluminen on niin merkittävää, että se vaikuttaa osien laatuun. Ruostumaton teräs ja AHSS-materiaalit aiheuttavat nopeampaa työkalujen kulumista suuremman hankaavuuden vuoksi; kovametallikärkiset tai päällystetyt työkalut voivat pidentää käyttöikää 3-5× näissä sovelluksissa. Työkalujen kosketuspintojen säännöllinen puhdistus ja voitelu ovat kustannustehokkaimmat huoltotoimenpiteet.
