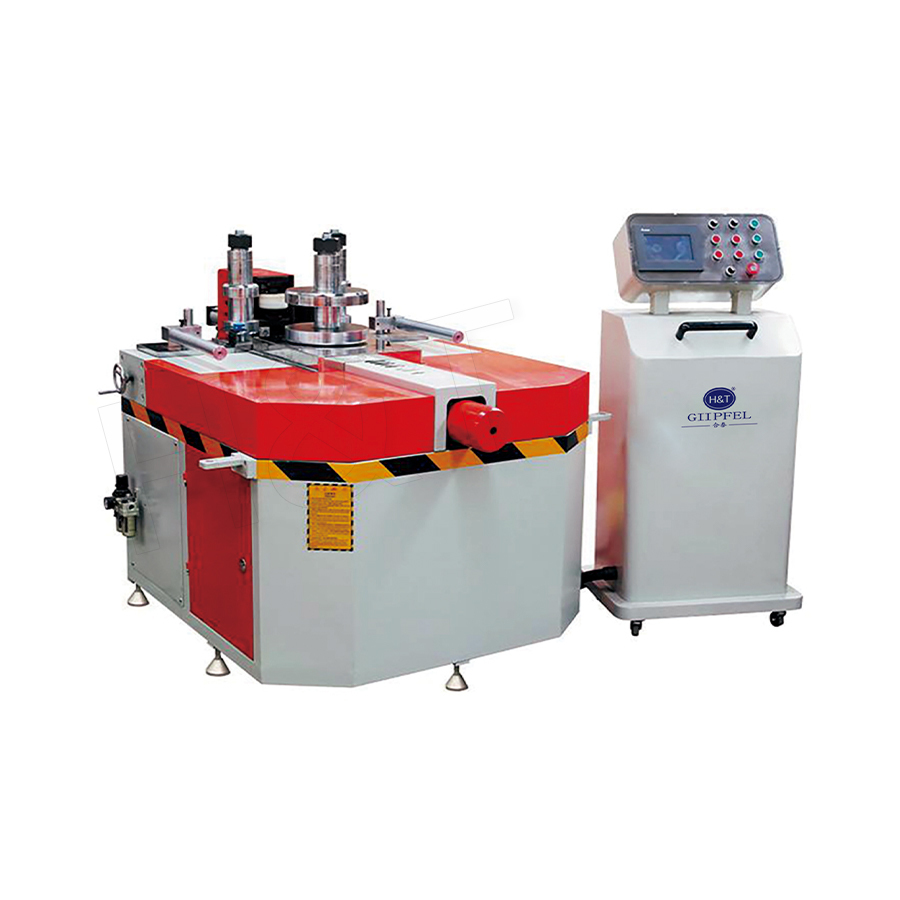

3D rullataivutuskone on CNC-ohjattu metallinmuovausprosessi, jossa käytetään kolmea tai useampaa itsenäisesti säädettävää telaa metalliprofiilien, putkien tai levyjen jatkuvaan taivutukseen monimutkaisiksi kaareviksi geometrioiksi kolmiulotteisessa tilassa. Toisin kuin perinteinen 2D-rullataivutus, joka tuottaa yksinkertaisia ympyräkaareja yhdessä tasossa, 3D-valssauskone ohjaa samanaikaisesti työkappaleen kaarevuutta X-, Y- ja Z-suunnissa, mikä mahdollistaa tilakäyrien, kuten kierteiden, yhdistelmäkaarien, ellipsien, paraabelien ja vapaamuotoisten 3D-polkujen, tuottamisen.
Kolme rullaa toimivat progressiivisena muodonmuutosjärjestelmänä: kun työkappaletta syötetään niiden väliin, kunkin rullan asentoa säädetään itsenäisesti servokäytöillä CNC-ohjauksella, mikä synnyttää paikallista plastista muodonmuutosta, joka taittaa poikkileikkauksen tavoitekaarelle reitille. CNC-rullan paikannus toistettavuus noin 0,01 mm mahdollistaa monimutkaisten arkkitehtonisten, ilmailu- ja rakenteellisten komponenttien valmistuksen, joita ei olisi mahdollista saavuttaa manuaalisilla tai 2D-rullataivutuslaitteilla.
Kuinka 3D-rullataivutuskone toimii
Kolmen telan muodostusperiaate
Kolmen rullan vakiokokoonpanossa kaksi rullaa toimii tuki-/käyttöteloina (kiinteänä tai säädettävänä) ja yksi rulla on taivutustela (pystysuoraan säädettävä). Kun työkappale kulkee telojen välillä, taivutusrullan pystysuuntainen siirtymä määrittää paikallisen kaarevuussäteen kosketuspisteessä. Vaihtelemalla tätä siirtymää jatkuvasti profiilin läpi syötettäessä voidaan tuottaa jatkuvasti muuttuva sädekäyrä - kiinteäsäteisen kaaren sijaan - työkappaleen koko pituudelle.
3D-tilamuodostus
Todellisen 3D-käyrän tuotantoa varten rullakokoonpano on asennettu järjestelmään, joka mahdollistaa myös rullan kosketuspisteen sivuttaissäädön (Y-akseli) ja pyörivän (kierrettävän) säädön profiilin kulkiessa. Tämä mahdollistaa taivutussuunnan muuttumisen jatkuvasti työkappaleen pituudella, jolloin syntyy kierteisiä, yhdistelmäkaarevia ja tilallisesti kiertyneitä muotoja. CNC-järjestelmä interpoloi kaikki rullaakselit samanaikaisesti ja muuntaa 3D-kohdekäyrän geometrian koordinoiduksi moniakseliseksi rullan liikesekvenssiksi.
Monivaiheinen taivutus tiukoille säteille
Jos säteet ovat tiukemmat kuin yhdellä ajolla voidaan saavuttaa (tyypillisesti R/leikkauksen korkeussuhde alle 5:1 rakenneosille), CNC-ohjelma suorittaa useita ajoja asteittain kasvavalla rullan siirtymällä, taivuttamalla profiilia asteittain tavoitesäteeseen ilman ylikuormitusta materiaalia. Tarvittava läpivientimäärä riippuu materiaalin sitkeydestä ja tavoitesäteestä; alumiiniosat saattavat vaatia 3-5 syöttöä , kun taas pehmeämmät metallit voivat saavuttaa kohteen 1–2 kierrossa.
Tärkeimmät tekniset edut
Korkea toistettavuus ja CNC-tarkkuus
Servo-ohjattu rullan asemointi anturipalautteen kanssa saavuttaa rullan asennon toistettavuuden 0,01 mm , mikä tarkoittaa, että säteen yhtenäisyys on parempi kuin ±0,5 % koko profiilin pituudella. Tämä tarkkuus on kriittinen arkkitehtonisissa rakenteissa, joissa identtiset kaarevat komponentit on koottava tasaisin väliaukoin, ja ilmailu-avaruuskehyksille, joissa käyrän poikkeama vaikuttaa aerodynaamiseen suorituskykyyn.
Matala jäännösjännitys ja mittavakaus
Koska 3D rullataivutuskone jakaa taivutusmuodonmuutoksen asteittain ja progressiivisesti profiilin pituudelle - sen sijaan, että se kohdistuisi yhteen kohtaan kuten puristustaivuttamisessa - jäännösjännityksen jakautuminen valmiissa kappaleessa on tasaisempi ja suuruudeltaan pienempi. Tämä johtaa parempaan mittapysyvyyteen ajan myötä, pienempään takaisinjoustoon muotoilun jälkeen ja pienempään riskiin viivästyneestä muodonmuutoksesta myöhemmän hitsaus- tai pinnoitusoperaatioiden aikana.
Laaja valikoima profiilityyppejä ja kokoja
3D rullataivutuskones mahdollistaa laajan poikkileikkauksen rakenteellisista ja arkkitehtonisista profiileista varustamalla telat profiiliin sopivilla urilla tai tasaisilla pinnoilla:
- Pyöreät putket ja putket (Ø20 mm - Ø500 mm)
- Neliön ja suorakaiteen muotoiset ontot profiilit (20 × 20 - 400 × 200 mm)
- Kulmateräs (L30×30 - L200×200 mm)
- Kanavateräs (U / C-profiilit, C300 asti)
- H-palkit ja I-palkit (jopa HEA 300 ja raskaampia suurissa koneissa)
- Räätälöidyt alumiinipursotukset (T-profiilit, Z-profiilit, verhoseinäprofiilit)
- Tasainen levy (kartion ja lautasen pään esimuodostukseen)
Automaatio ja integroitu mittaus
Kehittyneet 3D-valssauskonejärjestelmät integroivat online-säteen mittauksen laseretäisyysanturien tai enkooderipohjaisten kaarevuuslaskinten avulla, jotka syöttävät reaaliaikaiset käyrägeometriatiedot takaisin CNC-ohjaimeen. Järjestelmä säätää automaattisesti telojen asennot korjatakseen todellisen ja tavoitesäteen väliset poikkeamat puolivälissä konetta pysäyttämättä. Tämä suljetun silmukan säteen ohjaus vähentää monimutkaisten profiilien romumääriä 5–15 % (avoin silmukka) alle 1 % .
Vertailu: 3D-valssattava taivutuskone vs. muut profiilien taivutusmenetelmät
| Kriteeri | 3D rullataivutuskone | Stretch Taivutus | Paina Taivutus |
|---|---|---|---|
| 3D spatiaaliset käyrät | Kyllä (alkuperäinen ominaisuus) | Rajoitettu (rajoitettu) | Ei |
| Muuttuvan säteen käyrät | Kyllä (jatkuva) | Rajoitettu | Ei |
| Profiilin maksimikoko | Suuri (HEA 300 ) | Suuri | Keskikokoinen |
| Takaisinjousiohjaus | Hyvä (suljettu piiri) | Erinomainen (<0,5°) | Kohtalainen |
| Työkalukustannukset profiilia kohden | Matala (rullan urasarjat) | Korkea (muokattu kuomu sädettä kohti) | Keskikokoinen |
| Paras | Monimutkaiset 3D-käyrät, muuttuja R | Pitkät yhtenäiset kaaret, matala jousitus | Lyhyet diskreetit mutkat |
3D-valssauskoneen teollisuussovellukset
Arkkitehti- ja rakennerakentaminen
3D rullataivutuskone on ensisijainen teknologia kaarevien teräsrakenneelementtien valmistukseen suurijänteisissä rakennuksissa, stadionien katoksissa, lentokenttien terminaalien katoissa ja kävelysilloissa. Rakenteellisia I-palkkeja, onttoja osia ja kanavaprofiileja, jotka on taivutettu kierre- tai yhdistelmäkaarevaan geometriaan, käytetään yleisesti portaikoissa, kaarevissa kaiteissa ja avaruuskehyssolmuissa, joissa käyrä muuttaa suuntaa 3D-avaruudessa.
Autojen ja kiskoajoneuvojen rungot
Bussien, junavaunujen ja erikoisajoneuvojen kattokaaret, ikkunoiden reunukset ja korin puoleiset rakenteelliset kaiteet noudattavat monimutkaisia 3D-kaarevia polkuja, jotka mukautuvat ajoneuvon ulkomuotoiseen pintaan. 3D Rolling Bending Machine valmistaa nämä kaarevat rakenneosat alumiinipuristeista tai teräsonteloista yhdellä koneenkierrolla, riittävän säteen tarkkuudella asennettavaksi suoraan ajoneuvon runkoon ilman lisäasennustoimenpiteitä.
Laivanrakennus ja offshore-rakenteet
Laivan rungon rungot, kaarevat kannen palkit ja putkien mutkat offshore-lauttojen yläpuolisissa rakenteissa vaativat raskaiden teräsprofiilien suuren säteen taivutusta. Laivanrakennussovelluksiin tarkoitetut 3D-valssauskoneet voivat käsitellä osia jopa 600 mm × 300 mm jopa 30 mm:n seinämänpaksuuksilla, jotka tuottavat laivan rungon geometrian edellyttämät yhdistelmäkäyrät ilman lämpötaivuttamiseen liittyvää lämpövääristymää.
Aurinko- ja energiarakenteet
Kaarevat asennuskiskot aurinkopaneeleille kaareville katoille tai rakennusten julkisivuille, tuuliturbiinien koneen rungot ja energian varastointijärjestelmät, joissa rakenneosat sisältävät 3D Rolling Bending Machinen kyvyn tuottaa kevyitä, tarkasti kaarevia alumiiniprofiileja, jotka mukautuvat monimutkaisiin arkkitehtonisiin tai teknisiin pintageometrioihin.
Yleisiä kysymyksiä 3D-valssauskoneesta
Miten 3D-käyrä ohjelmoidaan koneeseen?
Kohde-3D-käyrän geometria määritellään tyypillisesti pistepilveksi, spline- tai NURBS-käyräksi 3D-CAD-mallissa. Offline-ohjelmointiohjelmisto toi tämän geometrian, diskretisoi käyrän rullan asentokäskyiksi määritellyin syöttövälin välein, soveltaa joustokompensaatiota ja luo moniakselisen CNC-ohjelman. Ohjelma voidaan validoida simuloimalla ennen ensimmäistä fyysistä mutkaa, mikä vähentää ensimmäisen esineen romua monimutkaisilla geometrioilla.
Mikä on rakenneosien pienin saavutettavissa oleva taivutussäde?
Normaalissa teräksisessä nelikulmaisessa ontelossa (esim. RHS 100×100×5 mm) pienin saavutettavissa oleva taivutussäde kylmävalssauksella on noin 8–12 × osan korkeus (800–1 200 mm keskiviivan säde) ilman merkittävää poikkileikkausvääristymää. Tiukemmat säteet vaativat useita ajoja välilämpökäsittelyllä tai tuurna-avusteisen valssauksen käyttöä, joka on saatavilla erikoiskoneissa.
Tapahtuuko poikkileikkauksen vääristymiä (ovalisaatioita) 3D-valssauskoneen aikana?
Kyllä, jonkinasteinen poikkileikkauksen ovalisaatio tai laipan vääristymä on luontainen telataivutukseen. Pyöreissä putkissa ovaalisointi mutkassa on tyypillisesti rajoitettu 3–8 % nimellisestä OD:sta kun taivutussäde on suurempi kuin 10 × OD. Neliömäisten ja suorakaiteen muotoisten osien sivujen pullistumia ulkosäteellä voidaan hallita profiiliin sovitetuilla telan urilla, jotka tukevat kaikkia neljää sivua taivutuksen aikana. I-palkeissa ja kanavissa rainan nurjahdus estetään säätämällä taivutusrullan nopeutta ja painetta kontrolloidun muodonmuutosnopeuden ylläpitämiseksi.
