NC-putken taivutuskone —numeerinen ohjaustaivutus — viittaa numeerisesti ohjatun putken taivutuskoneen käyttöön, joka suorittaa ohjelmoidut taivutuskäskyt metalliputkien ja -putkien muotoilemiseksi tarkkoihin kulmiin ja moniakselisiksi kokoonpanoiksi. Toisin kuin täysin CNC-järjestelmät (jotka käyttävät suljetun silmukan servopalautetta kaikilla akseleilla), NC-putkien taivutuskoneet käyttävät tyypillisesti puoliavoimen silmukan digitaalisen ohjauksen ja hydraulisen tai servokäytön yhdistelmää korkean tarkkuuden taivutuksen aikaansaamiseksi helposti saatavilla olevalla laitehinnalla.

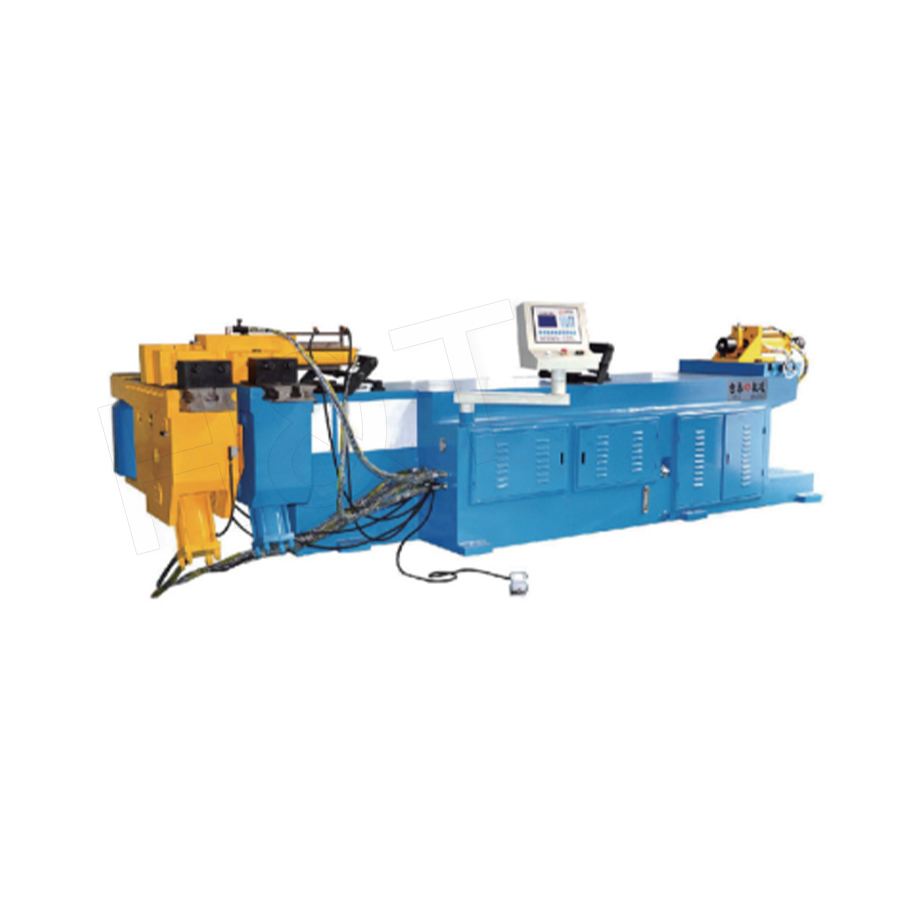

Yksipäinen NC-putkien taivutuskone yhdistää mekaniikan, sähköjärjestelmät, hydrauliikan ja digitaalisen ohjauksen yhtenäiseksi alustaksi. Se käyttää pyörivää taivutussuutinta putkien kiertymiseen ja muotoilemiseen, ja se tukee moniakselisen kytkentäohjausta, jolloin käyttäjät voivat syöttää monimutkaisia 3D-putkien taivutusreittejä suoraan ohjausnäytölle. Järjestelmä laskee ja suorittaa automaattisesti taivutussekvenssin, mikä mahdollistaa saumattoman koneistuksen yksinkertaisesta 2D:stä monimutkaisiin 3D-putkiliittimiin. Sen yksipäinen rakenne tuloksena on kompaktimpi kone, jonka painopiste on matalampi, mikä tekee siitä erityisen sopivan tarkkuustyöstöympäristöihin, joissa lattiapinta-ala on rajallinen tai joissa vaaditaan suurta rakenteellista jäykkyyttä.
NC-yksipäisen putken taivutuskoneen toimintaperiaate
Yksipäisen NC-koneen taivutussekvenssi noudattaa strukturoitua prosessia, jossa jokainen akseli suorittaa määritellyn toiminnon kokonaissyklissä:
- Putken lastaus ja kiinnitys: Putki ladataan istukkaan tai tarttujaan ja kiinnitetään tukevasti. Puristussuulake sulkeutuu putkea vasten taivutusmuotin lähellä, mikä estää liukumisen taivutuksen aikana.
- Syötteen asemointi (Y-akseli): Vaunu siirtää putkea ohjelmoidulle etäisyydelle taivutusmuotin keskiviivasta muodostaen tangentin pisteen tulevalle mutkalle.
- Putken kierto (B-akseli): Putki kääntyy oikeaan kulma-asentoon seuraavaa taivutustasoa varten. 2D-osissa tämä akseli pysyy kiinteänä; 3D-monitasoisissa osissa tarkka B-akselin indeksointi mutkien välillä on välttämätöntä.
- Taivutus (C-akseli): Taivutusvarsi pyörii muotin ympäri ja vetää putken ohjelmoituun taivutuskulmaan. NC-järjestelmä käyttää ennalta laskettua ylitaivutusta kompensoidakseen takaisinjoustoa.
- Työkalun takaisinveto: Puristussuutin, painesuulake ja (jos käytössä) kara vetäytyvät sisään. Taivutusvarsi palaa perusasentoonsa ja putki etenee seuraavaa taivutusta varten.
Tämä sykli toistuu jokaisella ohjelman mutkalla. Tyypillinen NC-taivutin täydentää 6-mutkaisen autojen jäähdytysnesteputken noin 45-90 sekuntia , riippuen putken halkaisijasta ja tarvittavien B-akselin siirtojen määrästä.
NC-yksipäärakenteen edut
Kompakti jalanjälki ja korkea rakenteellinen jäykkyys
Yhden pään arkkitehtuuri keskittää kaikki taivutusvoimat yhteen kohtaan koneen rungossa, mikä mahdollistaa kompaktimman, matalamman profiilin rakenteen verrattuna monipäisiin vaihtoehtoihin. Alennettu korkeus alentaa koneen painopistettä, parantaa jäykkyyttä taivutuskuormituksessa ja vähentää tärinän aiheuttamaa kulmavirhettä. Lattiatilavaatimukset ovat tyypillisesti 30-50 % vähemmän kuin vastaavat monipääkokoonpanot.
Kustannustehokas pääsy Precision NC -putkien taivutuskoneeseen
Yksipäiset NC-koneet tarjoavat huomattavasti alhaisemmat hankintakustannukset kuin täyssähköiset CNC-järjestelmät – tyypillisesti 40-60% hinnasta vertailukelpoista CNC-mallia – tarjoten silti moniakselisen digitaalisen ohjauksen, useimpiin autoteollisuuden ja yleisiin teollisuussovelluksiin riittävän toistettavuuden sekä mahdollisuuden tallentaa ja palauttaa satoja tuotantoohjelmia.
3D-polun ohjelmointi ohjausnäytöstä
Käyttäjät voivat syöttää Y (syöttöetäisyys), B (kiertokulma) ja C (taivutuskulma) arvot kullekin taivutukselle suoraan NC-ohjauspaneeliin. Järjestelmä laskee joustokorjaukset valmiiksi tallennettujen materiaalitietojen perusteella ja suorittaa koko 3D-taivutussarjan automaattisesti. Ohjelman tallennustila varten 200 tai enemmän osaohjelmaa on vakiona, mikä mahdollistaa nopean vaihdon osanumeroiden välillä ilman manuaalista uudelleenasetusta.
Soveltuu tarkkuus- ja ahtaisiin ympäristöihin
Matalaprofiilinen, erittäin jäykkä yksipäinen rakenne on erityisen arvostettu tarkkuusinstrumenttien valmistuksessa ja ilmailukomponenttien valmistuksessa, jossa koneen aiheuttama tärinä on minimoitava ja lattiapinta-ala on huippuluokkaa. Yhden taivutuspään pienempi ylitys parantaa myös geometrista tarkkuutta pitkissä putkissa, joissa on lähekkäin olevat mutkat, joissa usean pään konfiguraatiot voivat aiheuttaa kohdistusvirheitä.
NC-putkien taivutuskoneen suorituskykyvaatimukset
| Parametri | Tyypillinen NC Single-Head | Merkitys |
|---|---|---|
| Putken OD-alue | Ø6 – Ø76 mm | Kattaa autoteollisuuden ja yleiset teollisuusputket |
| Taivutuskulman tarkkuus | ±0,3° | Riittää useimpiin hydrauli- ja autosovelluksiin |
| Syöttöpituuden tarkkuus | ±0,3 mm | Ohjaa tangentin etäisyyttä mutkien välillä |
| Ohjattujen akselien lukumäärä | 3–5 | Y, B, C painemuotti ja puristin |
| Ohjelman tallennus | 200 ohjelmaa | Nopea takaisinveto korkean sekoituksen tuotantoon |
| Suurin taivutuskulma ajoa kohti | 190° | Mahdollistaa U-taivutukset ja yli 180° muodot |
NC-putkien taivutuskoneen teollisuussovellukset
Auton osien tuotanto
Yksipäisiä NC-taivuttimia käytetään laajasti Tier-2- ja Tier-3-autojen toimittajissa polttoainelinjojen, jarruputkien, jäähdytysnesteletkujen ja alustaputkien valmistukseen. Moniakselisen digitaalisen ohjauksen yhdistelmä, riittävä tarkkuus ( ±0,3° taivutuskulma) ja alhaisemmat laitekustannukset tekevät niistä ensisijaisen valinnan, kun osakohtaiset toleranssivaatimukset eivät vaadi täyttä servosilmukan tarkkuutta CNC-täyssähkökoneilta.
Lääketieteellisten ja tarkkuusinstrumenttien valmistus
Kompakti yksipäinen rakenne ja tärinävaimennettu rakenne tekevät NC-taivuttajista soveltuvia pieniläpimittaisten putken taivutukseen lääkinnällisten laitteiden komponenteissa (endoskoopin akselit, kirurgiset instrumenttiputket) ja tarkkuusinstrumenteissa, joissa taivutuskoneen mekaaninen vakaus vaikuttaa suoraan osien laatuun. Putken ulkopinnat näissä sovelluksissa ovat tyypillisesti alueella Ø4-Ø25 mm tiukat kulmatoleranssit.
Ilmailu- ja avaruuskomponenttien tuotanto
Ilmailun hydrauliikka- ja polttoaineletkukomponenteille, NC-putkien taivutuskone tarjoaa laatustandardien, kuten AS9100, edellyttämän tarkkuuden ja ohjelman jäljitettävyyden. Käyttäjät voivat tallentaa ja palauttaa materiaalikohtaisia takajoustoparametreja titaanille, ruostumattomalle teräkselle ja alumiiniseoksille, mikä varmistaa tasaiset taivutustulokset materiaalierissä, joiden mekaaniset ominaisuudet vaihtelevat hieman.
Yleiset teollisuus- ja LVI-putket
Kylmäkupariputkien taivutus, teollisuushydraulilinjojen valmistus ja huonekaluputkien muodostaminen hyötyvät NC-yksipään tasapainosta tarkkuuden, joustavuuden ja kustannusten välillä. Työpajat arvostavat erityisesti mahdollisuutta tallentaa satoja ohjelmia eri asiakasosille ja palauttaa ne välittömästi, mikä minimoi töiden välisen asetusajan.
NC-putkien taivutuskone vs. CNC-taivutuskone: oikean tekniikan valinta
Päätös NC- ja CNC-taivutuskoneen välillä riippuu ensisijaisesti osan toleranssivaatimuksista, tuotantomäärästä, osan monimutkaisuudesta ja budjetista. Molemmat tekniikat sopivat markkinoiden eri segmenteille:
- Valitse NC-putkien taivutuskone kun: taivutuskulman toleranssi ±0,3° on hyväksyttävä; osissa on jopa 8–10 mutkaa; tuotantomäärät ovat keskisuuret (5 000–50 000 osaa vuorossa vuodessa per osanumero); ja pääomabudjetti on ensisijainen rajoite.
- Valitse täyssähköinen CNC-taivutus kun: toleranssivaatimukset ovat ±0,1° tai tiukemmat; osat vaativat monipinoisia muotteja (2–4 sädettä osaa kohti); tarvitaan suuria määriä automatisoitua tuotantoa robottiintegraatiolla; tai täysi suljetun silmukan servoohjaus on laatustandardien edellyttämä.
Monille keskitason autotoimittajille ja tarkkuustyöpajoille yksipäinen NC-kone edustaa optimaalista kustannustehokasta ratkaisua – se tarjoaa digitaalisen ohjauksen, ohjelmien tallennuksen ja toistettavuuden murto-osalla täysin servo-CNC-järjestelmän edellyttämistä investoinneista.
Yleisiä kysymyksiä NC-putkien taivutuskoneesta
Pystyykö NC-putkien taivutuskone käsittelemään 3D-monitasoputkien geometrioita?
Kyllä. B-akselilla (putken pyörittäminen) varustetut yksipäiset NC-koneet voivat tuottaa täydellisiä 3D-monitasoputkikokoonpanoja kääntämällä putkea oikeaan kulmaan mutkien välillä. Käyttäjä syöttää Y-, B- ja C-arvot jokaiselle taivutukselle NC-ohjaukseen, ja kone suorittaa sarjan automaattisesti. Osat jopa 8-12 mutkaa useissa tasoissa valmistetaan rutiininomaisesti yksipäisillä NC-koneilla.
Kuinka asetan takaisinjoustokompensoinnin NC-taivuttimeen?
Takaisinjoustokompensointi NC-koneissa asetetaan tyypillisesti taivuttamalla koekappaletta, mittaamalla todellinen kulma takaisinjousen jälkeen ja syöttämällä korjauskerroin ohjaukseen. NC-järjestelmä lisää tämän korjauksen kaikkiin tämän ohjelman seuraaviin taivuksiin. Kun korjauskerroin on määritetty tietylle materiaali- ja sädeyhdistelmälle, se tallennetaan ohjelmaan ja sitä sovelletaan automaattisesti tuleviin tuotantoajoihin, mikä eliminoi uudelleenpätevyyden, kun sama työ toistetaan.
Mitä huoltoa NC-hydraulinen taivutin vaatii?
Keskeisiä huoltotehtäviä ovat: hydrauliöljyn ja suodattimen vaihto joka kerta 2000 käyttötuntia ; taivutusvarsien laakereiden ja vaunukiskojen voitelu 500 tunnin välein; työkalujen kulutuspintojen tarkastus ja vaihto (puristinterät, puristussuuttimet) 50 000–200 000 taivutusjakson välein materiaalin hankaavuudesta riippuen; ja kulmaanturien kalibrointitarkistus neljännesvuosittain. Strukturoitu ennaltaehkäisevä huolto-ohjelma vähentää tyypillisesti suunnittelemattomia seisokkeja 40–60 % .
