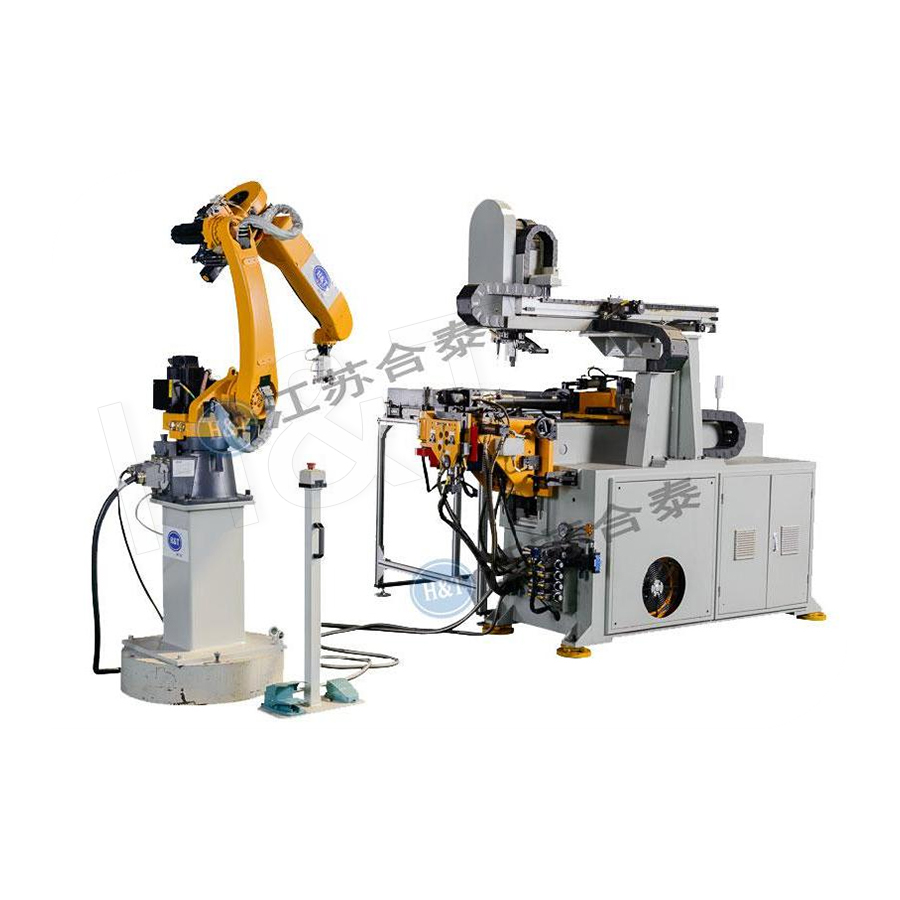

Robottiputken taivutus viittaa yhden tai useamman teollisuusrobotin syvälliseen integrointiin CNC-putkien taivutuskoneisiin täysin automatisoidun järjestelmän muodostamiseksi, joka pystyy suorittamaan koko putken taivutuksen tuotantosyklin – syöttäminen, tarttuminen, kohdistaminen, kiinnittäminen, taivutus, uudelleen tarttuminen uudelleen sijoittelua varten ja purkaminen – ilman tai ilman käyttäjän väliintuloa. Robotti hoitaa kaikki materiaalin liikkeet ja asemointitoiminnot, kun taas taivutuskone suorittaa ohjelmoidun taivutusjakson CNC-ohjauksella.
Tämä integrointi muuttaa tavanomaisen puoliautomaattisen taivutuskennon (jossa käyttäjä lataa, sijoittaa ja poistaa jokaisen putken manuaalisesti) tuotantojärjestelmäksi, jossa valot sammuvat tai lähes sammuvat. Robottiputkien taivutussolut käsittelevät putkia, joiden halkaisija, seinämän paksuus, taivutussäteet ja monimutkaiset 3D-geometriat vaihtelevat robotin joustavan 6-akselinen liike -säätää otteen asennon, suunnan ja kiristysvoiman automaattisesti kunkin putken spesifikaation mukaan ilman, että lastaus-/purkujärjestelmän mekaanista uudelleentyökalua tarvitaan.
Kuinka robottiputken taivutuskenno toimii
Robottiputken taivutuskenno integroi useita järjestelmiä, jotka kommunikoivat keskussoluohjaimen kautta ja koordinoivat kaikkia toimintoja synkronoidussa tuotantosyklissä:
- Tube-lehti ja esitys: Suorat putket säilytetään makasiinissa tai nippukuormaajassa. Putkenerotusmekanismi (värähtelevä, rulla tai servokäyttöinen) ohjaa yhden putken kerrallaan robotin poimintaasentoon, ja suunta on kohdistettu robotin lähestymissuuntaan.
- Robotin poiminta ja alkupaikannus: Robotin varren päätytyökalu (EOAT) – putken halkaisijaalueelle suunniteltu räätälöity tarrain – poimii putken makasiinista ja kuljettaa sen taivutuskoneen istukkaan tai puristimeen. Robotti sijoittaa putken ohjelmoidulla sisäänvientisyvyydellä ja kulmasuunnalla ensimmäistä taivutusta varten.
- Taivutuskoneen kiinnitys ja ensimmäinen taivutus: Taivutuskoneen puristussuulake sulkeutuu putkeen. Robotti voi vapauttaa otteen (jos taivutuskoneessa on integroitu vaunu) tai ylläpitää koordinoitua pitoa. CNC-taivutuskone suorittaa ensimmäisen taivutuksen tarkalla servo-ohjatulla kulmalla, nopeudella ja karan asennolla.
- Uudelleentartunta myöhempiä mutkia varten: Ensimmäisen mutkan jälkeen robotti tarttuu putkeen uudelleen oikeaan kohtaan seuraavan mutkan syöttöpituuden ja kiertokulman mukaan. Tämä uudelleen tartuntasekvenssi – joka on monimutkaisin koordinaatiohaaste robottiputken taivutuksessa – on esiohjelmoitu törmäystarkistuksilla reiteillä jokaiselle taivutussiirrolle kaikissa osaohjelmissa.
- Valmistus ja purku: Viimeisen taivutuksen jälkeen robotti kuljettaa valmiin putken tarkastusmittarille, kuljettimelle, pinoamistelineeseen tai alavirran käsittelyasemaan (pään muotoilu, merkintä tai kokoonpano). Solunohjain aloittaa välittömästi seuraavan syklin robotin palatessa makasiiniin.
Robottiputken taivutuksen tärkeimmät edut
Dramaattinen suorituskyvyn kasvu
A robottiputken taivutus solu toimii jatkuvasti poikki 24 tuntia vuorokaudessa, 7 päivää viikossa vain lyhyitä pysähdyksiä lippaan täyttöä ja määräaikaista huoltoa varten. Verrattuna käsin huollettuun taivutuskoneeseen, joka toimii 8 tunnin työvuorossa, robottisolu pystyy saavuttamaan sen 2,5–3× enemmän osia kalenteriviikkoa kohden samasta taivutuskoneesta – tuottavuuden lisäys, joka tyypillisesti oikeuttaa robotin integroinnin 12–24 kuukauden sisällä keskimääräisessä autotuotannossa.
Tasainen osien laatu ja jäljitettävyys
Manuaalinen lataaminen tuo putkista putkeen vaihtelua työntösyvyydessä ja kulmasuunnassa, mikä myötävaikuttaa mittasirontaan valmiissa osassa. Robottien lataaminen eliminoi tämän vaihtelun lähteen, jolloin saavutetaan lisäysten toistettavuus ±0,2 mm ja ±0,05° -kriittisten taivutusmittojen prosessikapasiteetti (Cpk) paranee tyypillisesti 0,3–0,5 Cpk-pisteellä manuaaliseen käyttöön verrattuna. Jokaisen osan tuotantotiedot (käytetty robottipolku, taivutusparametrit, sykliaika) kirjataan automaattisesti osan sarjanumeroon täyden jäljitettävyyden takaamiseksi.
Joustava monituotetuotanto
Robotin 6-akselinen liike ja ohjelmoitava EOAT mahdollistavat erihalkaisijaisten, -pituisten ja -seinämäisten putkien käsittelyn ilman lastausjärjestelmän mekaanista uudelleentyökalua. Osaohjelmien välillä vaihtaminen vaatii vain ohjelmistoreseptin valinnan – robotti, taivutuskone ja soluohjain lataavat kaikki oikeat parametrit samanaikaisesti. Pikavaihto-EOAT-järjestelmillä (automaattiset työkalunvaihtajat robotin ranteessa), halkaisija muuttuu alle 2 minuutissa .
Multi-Mold rinnakkaiskäsittely
Yksi robotti voi palvella useita taivutuskoneita samanaikaisesti – soluarkkitehtuuri, jossa robotti lataa konetta 1 koneen 2 taivuttaessa ja siirtyy sitten koneeseen 2, kun kone 1 taipuu. Tämä koneenjakotapa voi lisätä solujen kokonaistuotantoa 30–50 % yhden koneen robottisolujen yli ja vähentää robotin tyhjäkäyntiaikaa (jakso, jolloin robotti odottaa koneen suorittavan taivutusjaksonsa) lähelle nollaa.
Robottiputken taivutus vs. manuaalinen ja CNC-automaattinen taivutus
| tekijä | Robotin putken taivutus | CNC automaattisyötön taivutin | Manuaalinen CNC-taivutuskone |
|---|---|---|---|
| Aukioloajat/päivä | Jopa 24 tuntia | Jopa 24 tuntia | klo 8-16 (vuorot) |
| Tuotevalikoiman joustavuus | Korkea (6-akselinen robotti) | Keskikokoinen (kiinteä syöttöakseli) | Korkea (käyttäjä mukautuu) |
| Osien mittojen yhdenmukaisuus | Korkein | Korkea | Kohtalainen |
| Tarjoilu usealla koneella | Kyllä (1 robotti: 2–3 konetta) | Ei | Kyllä (1 kuljettaja: 2 konetta) |
| Investointikustannukset | Korkeaest | Keskikokoinen | Alin |
| ROI:n takaisinmaksu (tyypillinen) | 12-24 kuukautta | 6-18 kuukautta | Välitön |
Varren päätytyökalut (EOAT) putken taivutukseen
Robotin varren päätytyökalut ovat yksi kriittisimmistä teknisistä päätöksistä robottiputken taivutuskennossa. EOAT:n on tartuttava tiukasti putkeen useissa kohdissa koko taivutusjakson ajan, sovitettava kaikki putken halkaisijat tuoteseokseen ja kestettävä taivutuksen aikana syntyviä voimia sallimatta putken liukumista:
- V-lohkotarrain yhdensuuntaisella leualla: Yleisin malli pyöreän putken käsittelyyn. Kaksi V-kappaletta (sovitettu putken ulkohalkaisijaan) sulkeutuu putkeen vastakkaisilta puolilta. Tartuntavoima on servosäädelty estämään pintamerkintöjä kiillotetuissa tai pinnoitetuissa putkissa säilyttäen samalla varman pidon siirron aikana.
- Pyörivä ranne EOAT: Putkien, jotka vaativat kiertoa (B-akselin uudelleenasemointi) mutkien välillä, EOAT:n pyörivä rannemoduuli mahdollistaa sen, että robotti voi pyörittää putkea pituusakselinsa ympäri robotin ranneakseleista riippumatta – mikä lisää ohjelmoinnin joustavuutta ja vähentää monimutkaisten 3D-osien polkua.
- Nopeasti vaihdettava EOAT-järjestelmä: Robotin ranteeseen kiinnitetään automaattinen työkalunvaihtaja, jonka avulla se voi valita 2–5 erikokoisesta valmiista tarttujasta solussa. Tämän järjestelmän avulla robotti voi käsitellä putkia Ø10 mm - Ø76 mm yhdessä solussa ilman manuaalisia EOAT-muutoksia osanumeroiden välillä.
- Voiman/vääntömomentin tunnistus: Robotin ranteen ja EOAT:n välinen 6-akselinen voima-vääntömomenttianturi havaitsee odottamattomat kosketusvoimat putken työntämisen aikana, estää työkalujen vaurioitumisen ja laukaisee turvapysäytyksen, jos putkia ei ole asetettu oikein tai jos asento poikkeaa.
Robottiputkien taivutuksen teollisuussovellukset
Automotive Tier-1 -tuotantolinjat
Robottiputken taivutus kennot ovat vakiovarusteita autoteollisuuden Tier-1-toimittajilla, jotka tuottavat jarrulinjoja, polttoainekiskoja, pakojärjestelmiä ja ilmastointilaitteen kylmäainelinjoja. Tyypillinen solu tuottaa 800–1500 putkikokoonpanoa vuorossa monimutkainen 3D-putkigeometria, automaattinen prosessinaikainen tarkastus integroituna robotin purkupolkuun 100 % mittatarkastus jokaisesta osasta ennen kuin se tulee toimituspuskuriin.
Ilmailu- ja puolustuskomponentit
Lentokoneen hydraulilinjat, polttoainejärjestelmän putket ja pneumaattiset järjestelmäkomponentit valmistetaan robotin taivutuskennoissa, joissa johdonmukaisen paikantamisen, täydellisen digitaalisen parametrien kirjaamisen ja integroinnin CMM-tarkastuksen kanssa luo AS9100-yhteensopiva laatutietue, jota vaaditaan lentokriittisiltä komponenteilta. Robotin kyky käsitellä herkkiä titaaniputkia kontrolloidulla, tärinättömällä liikkeellä on erityisen arvokasta ilmailusovelluksissa.
LVI- ja jäähdytysjärjestelmät
Ilmastointijärjestelmien kupariset kylmäainelinjat, höyrystimen ja lauhdutinpatterin hiusneulaputkimuodot sekä jakoputkikokoonpanot valmistetaan robottiputken taivutuskennoissa, jotka on integroitu päätymuovaus- ja vuodontestausasemiin. Robotti mahdollistaa jatkuvan usean tuotteen tuotannon eri kylmäainelinjojen kokoista alkaen Ø6 mm - Ø28 mm yhdessä kennossa, joka tukee LVI-laitteiden OEM-valmistajien laajaa tuotevalikoimaa.
Yleisiä kysymyksiä robottiputken taivutuksesta
Mikä tuotantomäärä oikeuttaa investoinnin robottiputkien taivutukseen?
Robottisoluinvestointi on tyypillisesti perusteltua vuotuisilla tuotantomäärillä 100 000 tai enemmän putkikokoonpanoa vuodessa per osaperhe , tai kun tilavuuden, osan monimutkaisuuden ja laatuvaatimusten yhdistelmä luo osahintaedun manuaaliseen taivutukseen verrattuna. Autojen jarruputkiperheet (useita muunnelmia, jotka jakavat saman robottikennon ja taivutuskoneen) kerääntyvät usein 300 000–800 000 kokoonpanoon vuodessa kennoa kohden, mikä tarjoaa vahvan ROI:n sisällä. 12-18 kuukautta .
Miten robotin tarttumisliike ohjelmoidaan monimutkaisille 3D-putkille?
Uudelleentartuntapolut ohjelmoidaan offline-tilassa simulaatioohjelmistolla, joka mallintaa robotin, taivutuskoneen, putken senhetkisessä taivutetussa tilassa ja kaikki työkalut. Ohjelmisto luo törmäysvapaat robottipolut jokaiselle uudelleenpitosiirtymälle ja simuloi koko taivutussykliä tuotantonopeudella varmistaakseen, ettei häiriöitä tapahdu. Lopullinen polun validointi suoritetaan fyysiselle solulle hitaalla koeajalla ennen tuotannon julkaisua. Jokainen osaohjelma tallentaa täydellisen robottipolun, taivutusparametrit ja simulaatiotietueen linkitetynä digitaalisena pakettina.
Mitä tapahtuu, kun robottisolu kohtaa putkivian tai tukoksen?
Nykyaikaisissa robotin taivutuskennoissa on useita viantunnistuskerroksia: robotin ranteessa oleva voima-vääntömomentin tunnistus havaitsee odottamattoman vastuksen putken työntämisen aikana; Makasiinin näköjärjestelmät varmistavat putken oikean erotuksen ja suunnan ennen noutoa; ja taivutuskone tarkkailee servovirtaa epänormaalin taivutusvoiman varalta (osoittaa putken viasta tai karatukosta). Vian havaitsemisen yhteydessä solu suorittaa turvapysähdyksen, kirjaa vikatapahtuman aikaleimalla ja anturitiedoilla ja lähettää hälytyksen operaattorille toimenpiteitä varten. Soluohjaimeen ohjelmoidut selkeät vianpalautustoimenpiteet minimoivat uudelleenkäynnistysajan tyypilliseen 2-5 minuuttia tavallisille vikatyypeille.
