Miten CNC-taivutus eroaa muista taivutusmenetelmistä?

CNC taivutus eroaa muista taivutusmenetelmistä ensisijaisesti sen tietokoneen numeerisen ohjauksen käyttö automatisoimaan ja hallitsemaan tarkasti taivutusprosessin kaikkia parametreja — mukaan lukien taivutuskulma, kierto, syöttöpituus, puristuspaine ja joustokompensointi — eliminoi käyttäjän riippuvuuden ja mittavaihtelut, jotka ovat ominaisia manuaaliselle, hydrauliselle puristimelle ja pyörivälle vetotaivutukselle ilman CNC-ohjausta. Kun taitava manuaalinen taivutuskone voi saavuttaa plus tai miinus 2-3 asteen kulman toistettavuuden tuotantoajon aikana, CNC-taivutuskoneessa on jatkuvasti toleranssit plus tai miinus 0,1 astetta tai parempi taivutuskulmassa ja plus tai miinus 0,5 mm lineaarisissa mitoissa, jolloin saadaan identtisiä osia ensimmäisestä 10 tuhannesosaan ilman tarkkuuden heikkenemistä. Alla olevissa osissa verrataan CNC-taivutusta jokaiseen tärkeimpään vaihtoehtoiseen menetelmään käytännön suunnittelun ja tuotannon kannalta.

Mitä CNC-taivutus todella ohjaa, mitä muut menetelmät eivät

Ymmärtääksesi, miten CNC-taivutus eroaa, se auttaa tunnistamaan tarkasti, mitkä muuttujat ovat tietokoneohjattuja CNC-järjestelmässä ja mitkä jätetään käyttäjän harkinnan tai mekaanisen asennuksen varaan vaihtoehtoisissa menetelmissä. Ero ei ole vain siinä, että CNC-koneet ovat "automatisoituja", vaan se, että ne ohjaavat tiettyjä fyysisiä parametreja sellaisella tarkkuudella, jota käyttäjät ja kiinteät mekaaniset asetukset eivät pysty luotettavasti vastaamaan.

Suljetun silmukan kulmasäätö

CNC-putken tai putken taivuttimessa taivutuskulmaa valvotaan reaaliajassa taivutusmuotin akselilla olevalla pyörivällä kooderilla. Kun materiaali kiertyy taivutusmuotin ympärille, ohjain lukee jatkuvasti todellista saavutettua kulmaa ja vertaa sitä ohjelmoituun kohteeseen. Jos materiaalin takaisinjousto-ominaisuudet saavat mitatun kulman poikkeamaan odotetusta arvosta – mikä tapahtuu aina, kun materiaalierän ominaisuudet vaihtelevat – säädin säätää ylitaivutusmäärää automaattisesti saman jakson aikana. Tämä suljetun silmukan korjaus on CNC-taivutuksen tärkein yksittäinen erottamiskyky: se tuottaa oikean loppukulman paluumatkan jälkeen , ei vain oikea työkalun asento taivutuksen aikana.

Manuaalinen ja hydraulinen taivutus ilman CNC-ohjausta asettaa työkalut kiinteään asentoon materiaaliominaisuuksien perusteella lasketun arvioidun ylitaivutuskulman perusteella. Kun todellinen materiaalin myötöraja poikkeaa arvioidusta - kuten aina jossain määrin materiaalierien välillä - lopullinen taivutuskulma poikkeaa tavoitteesta. Käyttäjän on mitattava osa, säädettävä kokoonpano, taivutettava testikappale uudelleen ja toistettava, kunnes kulma on oikea. CNC-koneessa tämä iteraatio tapahtuu automaattisesti ohjaimen joustokompensointialgoritmin puitteissa.

Moniakselinen samanaikainen ohjaus

CNC-taivutuskone ohjaa useita akseleita samanaikaisesti ja peräkkäin koordinoidussa liikesarjassa. Monimutkaiselle putkikomponentille, jossa on kolme mutkaa eri tasoissa – kuten auton pakoputki tai hydraulilinja, jossa on useita sivumutkaisia mutkia – kone ohjaa:

• Syöttöakseli (Y) — putken lineaarinen eteneminen koneen läpi kunkin peräkkäisen taivutuskohdan sijoittamiseksi
• Pyörimisakseli (B) — putken pyöriminen oman akselinsa ympäri kunkin peräkkäisen mutkan suuntaamiseksi oikeaan tasoon
• Taivutusakseli (C) — taivutusvarren pyöriminen taivutusmuotin ympäri vaaditun kulman saavuttamiseksi
• Painemuottivoima — putkeen kohdistuva puristusvoima taivutuksen aikana, säädetty jokaiseen taivutuskohtaan materiaalin ja seinämän paksuuden perusteella
• Karan asento ja sisäänveto - karataivutusasennuksissa karan vetäytymisen tarkka ajoitus suhteessa taivutuskulmaan ryppyjen muodostumisen estämiseksi ja seinämän ohenemisen estämiseksi

Mikään manuaalinen taivutusmenetelmä ei ohjaa kaikkia näitä parametreja samanaikaisesti. Kolmitaireisen putkikomponentin valmistaminen manuaalisesti vaatii käyttäjän mittaamaan ja merkitsemään jokaisen mutkan paikan, kääntämään putken manuaalisesti oikeaan tasoon, arvioimaan oikean ylitaivutuskulman jokaiselle mutkalle ja tarkistamaan jokainen mutka mittarilla ennen kuin siirryt seuraavaan - prosessi, joka vie minuuttia per osa verrattuna 10-30 sekuntia taivutusjaksoa kohden saavutettavissa ohjelmoidulla CNC-koneella.

Digitaaliset osaohjelmat ja nopea vaihto

Jokainen CNC-taivutusoperaation kappalegeometria tallennetaan digitaalisena osaohjelmana - tiedostona, joka sisältää kaikki akselin sijainnit, syöttöpituudet, kiertokulmat ja prosessiparametrit, jotka tarvitaan kyseisen osan valmistukseen. Osasta toiseen siirtyminen vaatii vain toisen ohjelmatiedoston lataamisen ja työkalujen uudelleenkonfiguroinnin, jos työkaluja tarvitaan. Samanlaisten osien perheille, joilla on sama työkalu, vaihto voi olla yhtä nopeaa kuin 2-5 minuuttia . Manuaaliset ja hydrauliset taivutustoiminnot ilman CNC:tä vaativat jokaisen uuden osan täydellisen uudelleenasennuksen, mukaan lukien koekaittojen tekemisen ja tarkistamisen, mikä voi kestää 30 minuutista useisiin tunteihin monimutkaisuudesta riippuen.

CNC-taivutus vs. manuaalinen käsitaivutus

Manuaalinen käsitaivutus käyttää käsikäyttöistä putkentaivutinta – joko yksinkertaista mäntätyyppistä taivutuskonetta, pyörivää käsitaivuttajaa tai yhdistelmäviputaivuttajaa – jota käytetään kokonaan teknikon fyysisen ponnistuksen ja harkintakyvyn mukaan. Se on perusmenetelmä, jota vastaan ​​kaikki muut taivutusmenetelmät edustavat parannuksia jossain ulottuvuudessa.

Kun käytetään manuaalista taivutusta

Manuaalinen taivutus sopii edelleen:

• Yksiosainen prototyyppityö, jossa tuotantomäärät eivät oikeuta koneen asennusta
• Työmaatyöt ja kenttähuolto, jossa kannettava käsitaivuttaja on ainoa käytettävissä oleva työkalu
• Pehmeä, ohutseinämäinen putki materiaaleista, kuten kuparista tai alumiinista, jossa taivutusvoima on ihmisen kykyjen mukainen
• Yksinkertaiset yksitaivutetut osat, joissa on suuri kulmatoleranssi (plus tai miinus 2-5 astetta hyväksyttävä)

Missä CNC-taivutus ylittää manuaaliset menetelmät

Kaikissa tuotantoskenaarioissa, jotka vaativat useampaa kuin yhtä identtistä osaa, CNC-taivutus tuottaa mitattavasti ylivoimaisia tuloksia kaikilla olennaisilla mittareilla:

Pelkästään romumäärän ero on taloudellisesti merkittävä kaikissa tuotantotilanteissa. Kun romuaste on 10 % käsin taivutettaessa verrattuna 0,5 % CNC:hen, 1 000 osan tuotanto vaatii noin 100 raakaputken lisäosuuden, taivutuksen ja tarkastuksen – ja 99 näistä lisäpituuksista romutetaan – lisäten materiaalia, työvoimaa ja hävityskustannuksia, jotka vältetään kokonaan CNC-tuotannon avulla.

CNC-taivutus vs. hydraulipuristustaivutus

Hydraulinen puristustaivutus – jota kutsutaan myös painimen taivutukseksi tai kolmipistetaivutukseksi – käyttää hydraulisylinteriä työntämään putkea, putkea tai profiilia kahta kiinteää tukea vasten, mikä pakottaa materiaalin muotoutumaan matalassa kaaressa, joka on keskitetty männän kosketuspisteeseen. Se on laajalti käytetty menetelmä rakenneteräsprofiileille, halkaisijaltaan suurille putkille ja sovelluksille, joissa ei vaadita tarkkaa, tiukkasäteistä taivutusta.

Puristimen taivutuksen mekaaniset rajoitukset

Puristustaivutuksella on luontaisia geometrisia rajoituksia, joita CNC ei voi voittaa puristustaivutuskontekstissa ja jotka CNC:n pyörivä vetotaivutus välttää kokonaan:

• Ei taivutussäteen hallintaa: Taivutussäde puristustaivutuksessa määräytyy kahden tukipisteen välisen etäisyyden ja painimen iskun syvyyden mukaan. Sitä ei voida määritellä tarkasti, ja se vaihtelee materiaalin palautuksen mukaan tavalla, jota on vaikea ennustaa tai kompensoida ilman laajaa yritys-erehdysasetusta.
• Ovaalin poikkileikkauksen muodonmuutos: Puristustaivutus kohdistaa voimaa putken poikkileikkauksen paikalliselle alueelle, jolloin pyöreä poikkileikkaus muuttaa muotoaan soikeaksi. Pyöreän putken osissa, joissa poikkileikkauksen geometria on toiminnallisesti tärkeä – nestevirtaussovellukset, rakenneosat, joilla on määrätty hitausmomentti – tämä soikea on merkittävä laatuvirhe. CNC:n pyörivä vetotaivutus tuurnalla rajoittaa soikeaisuuden alle 3 % ulkohalkaisijasta laadukkaassa tuotannossa.
• Kulman toistettavuus rajoitettu joustovoimalla: Hydrauliseen puristustaivutukseen ilman CNC-kulmapalautetta sovelletaan samaa jousivaihtelua kuin manuaaliseen taivutukseen. Painin asetetaan kiinteään syvyyteen perustuen arvioituun takaiskumäärään, ja jos materiaalin myötöraja vaihtelee, tuloksena oleva kulma vaihtelee. Puristinjarrut ja putkien taivuttimet, joissa on CNC-kulman valvonta, ovat saatavilla, mutta ne edustavat CNC-taivutusta puristustaivutusprosessissa - ei erillinen vaihtoehtoinen menetelmä.

Missä puristustaivutus on edelleen tarkoituksenmukaista

Puristustaivutus säilyttää roolinsa sovelluksissa, joissa sen rajoitukset ovat hyväksyttäviä:

• Rakenneteräsprofiilien (I-palkit, kanavat, kulmat) suurisäteinen taivutus, jossa taivutussäde on monta kertaa leikkaussyvyys ja poikkileikkauksen soikeaisuus ei ole huolenaihe
• Vääristyneiden rakenneosien oikaisu rakennus- tai korjaustyömailla
• Erittäin halkaisijaltaan suuri putken taivutus (yli 300 mm), jossa pyörivät vetotyökalut ovat kohtuuttoman kalliita
• Pitkäsäteisten arkkitehtonisten käyrien tuottaminen, joissa tarkka kulman säätö on toissijaista tasaisen ja yhtenäisen kaarevuuden saavuttamiseksi

Tarkkoihin putki- ja putkikomponentteihin auto-, ilmailu-, LVI- ja hydraulisovelluksissa, CNC-pyörivä vetotaivutus korvaa puristustaivoituksen kokonaan koska näiden teollisuudenalojen laatuvaatimuksia ei voida täyttää puristustaivutusmenetelmillä.

CNC-taivutus vs. rullataivutus

Rullataivutus – jota kutsutaan myös pyramidivalssaukseksi tai kolmen telan taivutukseksi – kuljettaa putken, putken tai profiilin kolmen rullan sarjan läpi, jotka on järjestetty kolmiomaiseen muotoon. Kun materiaali kulkee telojen välillä, se taivutetaan asteittain kaareksi. Keskirullan asennon säätäminen muuttaa muodostunutta kaarevuutta. Rullataivutus on ensisijainen menetelmä kaarevien osien, joilla on suuri kaarevuussäde – arkkitehtoniset pylväät, kaarevat kaiteet, rengasrungot ja kierreportaat, valmistamiseen.

Geometrian ja sovelluksen perustavanlaatuiset erot

Rullataivutus ja CNC-pyörivä vetotaivutus eivät ole kilpailevia menetelmiä samasta geometriasta – ne täyttävät olennaisesti erilaiset muotovaatimukset:

• Rullataivutus tuottaa jatkuvia käyriä: Telataivutuksen tulos on leikkaus, jonka kaarevuussäde on tasainen tai asteittain muuttuva koko pituudeltaan. Se ei voi tuottaa paikallista mutkaa putken tietyssä kohdassa – koko tukirullien välinen pituus on kaareva.
• CNC-pyörivä vetotaivutus tuottaa paikallisia taivutuksia: Pyörivän vetotaivutuksen taivutusalueen rajaa tiukasti taivutusmuotin geometria - tyypillisesti ulottuu 5-15 kertaa putken halkaisija kaaren pituudessa. Muu osa putkesta pysyy suorana. Tätä vaativat autojen pakojärjestelmät, hydraulilinjat ja rakenteelliset putkirungot.
• Rullataivutussäde on paljon suurempi: Rullataivutus ei voi tuottaa tiukkasäteisiä taivutuksia, jotka voidaan saavuttaa CNC-karan pyörivällä vetotaivutuksella. Käytännön pienin taivutussäde rullataivutuksessa on tyypillisesti 8-15 kertaa putken ulkohalkaisija , verrattuna 1-2 kertaa ulkohalkaisija CNC-karan taivutukseen sopivissa materiaaleissa.

CNC-ohjaus sovellettu rullan taivutukseen

Nykyaikaiset CNC-ohjatut kolmitelaiset taivutuskoneet ohjaavat tietokonetta telan asentoon ja syöttönopeuteen, mikä mahdollistaa monimutkaisten kaarevien geometrioiden – mukaan lukien kartiomaiset osat, spiraalit ja muuttuvan säteiset käyrät – tuottavuuden, jollaista toistettavuutta perinteisellä manuaalisesti säädettävällä telan taivuttimella ei voida saavuttaa. Tämä on kuitenkin CNC-ohjausta, jota sovelletaan rullataivutusprosessiin, ja geometria, jonka CNC-rullataivuttaminen voi tuottaa, on edelleen olennaisesti erilainen kuin CNC-pyörivien vetotaivuttimien tuottamat paikalliset, tiukkasäteiset taivutukset. Nämä kaksi tekniikkaa täydentävät toisiaan eivätkä vaihdettavissa keskenään.

CNC-taivutus vs. induktiotaivutus

Induktiotaivutus lämmittää kapean putken tai putken nauhan lämpötilaan, jossa materiaali antaa periksi plastisesti, ja sitten kohdistaa taivutusmomentin lämmitettävän vyöhykkeen muotoon, kun putki syötetään induktiokäämin läpi. Lämmitetty vyöhyke jäähtyy nopeasti kierukan ohitse lukittaen mutkan materiaaliin. Induktiotaivutus on hallitseva menetelmä suurihalkaisijaisten, paksuseinäisten putkien taivuttamiseksi öljy- ja kaasuteollisuudessa, sähköntuotannossa ja rakennesovelluksissa.

Kykyjen erot

Erot CNC-pyörivän vetotaivutuksen ja induktiotaivutuksen välillä ovat ensisijaisesti mittakaavassa ja materiaaliominaisuuksissa:

• Halkaisijaalue: Induktiotaivutusta käytetään putkien halkaisijoille noin 50 mm yli 1000 mm — tämän alueen halkaisijaltaan suuri pää on täysin minkään pyörivän vetotaivutuskoneen kyvyn ulkopuolella. CNC pyörivä veto taivutuskahvat halkaisijat alkaen 6 mm - noin 200 mm vakiotuotantokokoonpanoissa.
• Seinän paksuus: Induktiotaivutus pystyy käsittelemään seinämän paksuuksia 6 mm yli 50 mm hiiliteräksissä ja seosteräsputkissa – paksuudet, jotka vaatisivat epäkäytännöllisen suuria voimia ja työkaluja pyörivään vetotaivutukseen. CNC pyörivä vetotaivutuskahvat seinäpaksuudet alkaen 0,5 mm - noin 12 mm riippuen materiaalista ja halkaisijasta.
• Materiaalin lämmitys ja metallurgiset vaikutukset: Induktiotaivutus lämmittää materiaalin 850 - 1 050 astetta C hiiliteräkselle - lämpötilat, joissa materiaalin mikrorakenteeseen vaikuttaa. Taivutuksen jälkeistä lämpökäsittelyä (normalisointia tai karkaisua) tarvitaan usein mekaanisten ominaisuuksien palauttamiseksi. CNC-pyörivä vetotaivutus on kylmämuovausprosessi (tai lähes kylmä lämmitetyissä metalliseossovelluksissa), joka ei muuta materiaalin mikrorakennetta useimmissa sovelluksissa.
• Taivutussäteen alue: Induktiotaivutus tuottaa suurisäteitä taivutuksia - tyypillisesti 3-10 kertaa putken halkaisija tai enemmän . CNC-karan taivutus tuottaa tiukkasäteisiä taivutuksia alaspäin 1 kertaa ulkohalkaisija sopivilla materiaaleilla ja seinäpaksuuksilla.

Sovelluksissa, joissa käytetään induktiotaivutusta – putkistojärjestelmät, paineastian suuttimet, suuret rakennerungot – CNC-pyörivä vetotaivutus ei ole vaihtoehto; sillä ei yksinkertaisesti ole fyysistä kykyä käsitellä kyseessä olevia putkikokoja. Sitä vastoin auto-, ilmailu-, lääke- ja LVI-teollisuudessa käytettävien putkien ja putkien komponenttien osalta induktiotaivutuksen suuri vähimmäissäde ja korkeat pääomakustannukset tekevät siitä täysin sopimattoman.

CNC-taivutus vs. perinteinen pyörivä taivutus ilman CNC:tä

Pyörivä vetotaivutus – prosessi, jossa putki kiinnitetään pyörivään taivutussuuttimeen ja vedetään sen ympärille samalla kun painesuulake ja valinnainen kara ohjaavat putken geometriaa – on sama perusprosessi, jota käytetään CNC-taivutuksessa. Kriittinen ero on prosessia ohjaavassa ohjausjärjestelmässä.

Perinteinen (ei-CNC) pyörivä vetotaivutus

Perinteisissä pyörivissä vetotaivuttimissa käytetään mekaanisia pysäyttimiä, asteikkoja ja käyttäjän asettamia säätöjä kunkin akselin sijoittamiseen. Käyttäjä lukee taivutusvarressa olevan kulma-asteikon, tarkkailee materiaalin lähestyvän tavoitekulmaa ja pysäyttää mutkan visuaalisesti arvioituun oikeaan kohtaan. Uuden osan asennukseen kuuluu koekaarien tekeminen, todellisten kulmien ja mittojen mittaaminen piirustukseen nähden, rajoittimien ja asteikkojen säätäminen ja toistaminen, kunnes tyydyttävä testikappale on valmistettu. Tämä prosessi vaatii yleensä 3 - 8 koekaarta osanumeroa kohden ennen tuotannon aloittamista, mikä vie raaka-ainetta ja aikaa.

Kuinka CNC-ohjaus muuttaa saman prosessin

CNC-ohjauksen käyttäminen pyörivään vetotaivutukseen muuttaa toiminnan kaikki osat:

• Asennus digitaalisista tiedoista: Osaohjelma generoidaan putken geometrisista tiedoista – taivutuskulmat, kiertokulmat, syöttöpituudet – syötetyistä suoraan suunnittelupiirustuksista tai tuotuista CAD-tiedostosta. Asennus ei vaadi testikäänteitä osille, jotka on ajettu aiemmin ja tyypillisesti 1-2 testikaarta uusille osille verrattuna 3-8 perinteiseen asennukseen.
• Automaattisesti sovellettava joustokompensaatio: Säädin tallentaa joustokompensointitiedot jokaiselle materiaali- ja halkaisijayhdistelmälle aikaisemmista tuotantoajoista ja käyttää automaattisesti oikeaa ylitaivutusta saavuttaakseen tavoitelopullisen kulman ilman käyttäjän arviota.
• Tuotannon seuranta ja tilastollisen prosessin ohjaus: Nykyaikaiset CNC-taivutuskoneet kirjaavat jokaisen taivutusjakson jokaisen parametrin – todellisen kulman, syöttöpituuden, kierron, syklin ajan, voimatiedot – luovat tuotantotietokannan, joka mahdollistaa tilastollisen prosessiohjauksen (SPC) analyysin ja tarjoaa jäljitettävyyden laatukriittisille osille ilmailu- ja lääketieteellisissä sovelluksissa.
• Törmäyssimulaatio ennen tuotantoa: CNC-taivutusohjelmisto sisältää koko taivutussekvenssin virtuaalisen simulaation, joka havaitsee mahdolliset törmäykset putken, työkalujen ja koneen rakenteen välillä ennen kuin mitään materiaalia ladataan. Tämä on kriittinen monimutkaisille monimutkaisille osille ahtaissa geometrioissa, joissa simulaatiossa havaittu törmäys säästää vaurioituneen koneen ja romutetun työkappaleen.

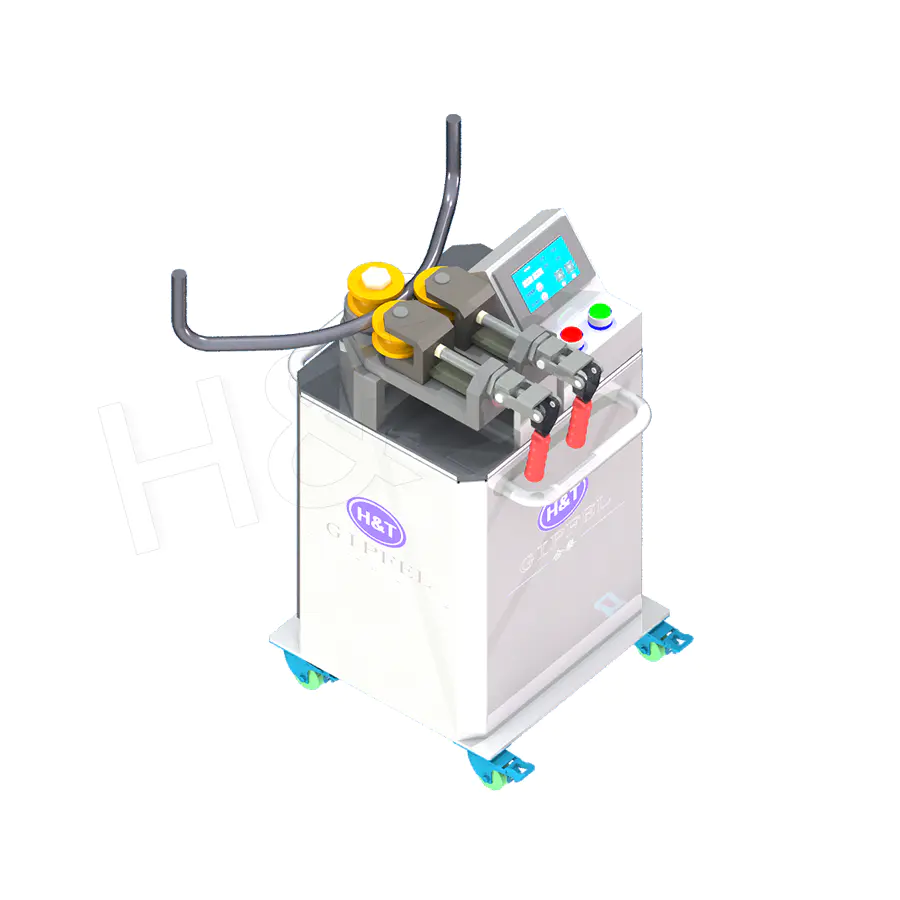

The CNC taivutus putkien ja profiilien muovaussarjan koneet yhdistävät kaikki nämä ominaisuudet - suljetun silmukan kulman ohjaus, moniakselinen samanaikainen liike, joustokompensointi ja tuotantotietojen kirjaaminen - tuotantoalustaksi, joka sopii auto-, LVI-, huonekalu-, lääketieteellisiin laitteisiin ja rakenneputkien valmistussovelluksiin.

Springback: Keskihaaste, jonka CNC-taivutus ratkaisee paremmin kuin mikään muu vaihtoehto

Backback – taivutetun osan elastinen palautuminen taivutustyökalun poistamisen jälkeen – on perushaaste kaikissa metallin taivutusprosesseissa. Jokaisen taivutusmenetelmän on puututtava siihen, mutta takaisinjouston kompensoinnin laatu ja johdonmukaisuus ovat keskeinen ero CNC- ja ei-CNC-menetelmien välillä.

Springbackin fysiikka

Kun metalliputkea taivutetaan, poikkileikkauksen ulkokuidut venyvät (vetolujuus) ja sisäkuidut puristuvat kokoon. Materiaali deformoituu plastisesti myötörajan ylittävillä vyöhykkeillä, mutta elastinen jännitysenergia varastoituu koko taivutetulle vyöhykkeelle – myös plastisesti muotoutuneille alueille. Kun taivutuskuorma poistetaan, tämä elastinen energia saa materiaalin osittain palautumaan kohti alkuperäistä suoraa muotoaan: taivutuskulma pienenee. Palautuksen määrä riippuu:

• Materiaalin myötöraja — korkeammalla myötörajalla materiaalit joutuvat takaisin enemmän, koska suurempi osa muodonmuutoksesta on elastista
• Kimmomoduuli (Youngin moduuli) — Tietyllä myötörajalla suurempi kimmokerroin tuottaa enemmän takaisinjoustoa
• Taivutussäde suhteessa putken halkaisijaan — tiukemmat säteet (pienempi taivutussäteen ja halkaisijan suhde) tuottavat vähemmän takajousta, koska suurempi osa poikkileikkauksesta deformoituu plastisesti
• Seinän paksuus — ohuemmissa seinissä on vähemmän joustavia jousia suhteessa muovivyöhykkeen syvyyteen ja jousta takaisin suhteellisesti vähemmän

Joustava vaihtelu materiaalierien välillä

Jopa ostettaessa materiaalia samalta toimittajalta samoihin erittelyihin, myötörajan vaihtelu tuotantoerien välillä on väistämätöntä. Tyypilliset rakenneteräsputkien myllysertifikaatit määrittävät myötörajan tietylle alueelle – esimerkiksi S275-teräksellä on määritelty vähimmäissyötös 275 MPa, mutta sillä voi olla myötöraja missä tahansa 275 MPa - 420 MPa riippuen erityisistä lämpö- ja valssausparametreista. Tämä vaihtelu tuottaa vastaavaa vaihtelua takaisinvedossa - erä, joka on tuottoalueen yläpäässä, voi ponnahtaa takaisin 2-3 astetta enemmän kuin erä alemmassa päässä samalla nimelliskulmalla, ero, joka on heti nähtävissä ja usein mahdotonta hyväksyä.

Manuaalisessa ja tavanomaisessa hydraulisessa taivutuksessa tämä eräkohtainen vaihtelu edellyttää, että käyttäjä tekee testitaivutuksia aina, kun uusi materiaalierä ladataan, ja säätämään ylitaivutusasetusta manuaalisesti. CNC-taivutuksessa suljetun silmukan kulman takaisinkytkennällä järjestelmä havaitsee automaattisesti jokaisen yksittäisen taivutuksen todellisen takaisinjouston mitatun kulman perusteella täydellä työkalun kytkennällä ja säätää ylitaivutta dynaamisesti – kompensoimalla erien välisen vaihtelun tuotannon sisällä ilman manuaalista toimenpiteitä.

Springback erittäin lujista ja edistyneistä materiaaleista

Takaisinjoustamisen haaste on vakavin lujilla materiaaleilla – edistyneillä korkealujuuksilla teräksillä (AHSS), titaaniseoksilla ja sadekarkaisuilla ruostumattomilla teräksillä – joiden myötölujuus on 600 MPa yli 1500 MPa tuottaa takaisinjoustokulmia, jotka saattavat vaatia ylitaivuttamista 10-25 astetta tai enemmän saavuttaaksesi 90 asteen lopullisen taivutuksen. Tämän hallitseminen manuaalisella tai tavanomaisella taivutuksella vaatii laajaa empiiristä ylitaivutuspöytien kehittämistä ja tiukkaa saapuvan materiaalin tarkastusta. CNC-taivutus kulmapalautteella hallitsee sitä luotettavasti ohjausjärjestelmän kautta, mikä tekee CNC-taivutuksesta mahdollistavan tekniikan edistyneiden korkean lujuuden materiaalien tarkkuutta taivuttaessa autojen korirakenteissa ja ilmailun komponenteissa.

Monipinotyökalut ja oikea-vasen taivutus: edistyneille CNC-koneille ainutlaatuiset ominaisuudet

Ohjauksen tarkkuuden ja toistettavuuden perustavanlaatuisten etujen lisäksi kehittyneet CNC-taivutuskoneet tarjoavat työkalujen konfigurointivaihtoehtoja, jotka ovat joko mahdottomia tai erittäin epäkäytännöllisiä muilla kuin CNC-menetelmillä.

Monipinotyökalut

Jotkut putken komponentit vaativat eri säteitä samassa osassa – esimerkiksi auton pakojärjestelmä, joka vaatii tiukan säteen mutkan ahtaassa alaosassa ja suuremman säteen pyyhkäisyä paljaassa osassa. Monipinoiset CNC-taivuttimet kantavat kahdesta viiteen täydellistä taivutusmuotisarjaa samanaikaisesti yhteisen taipuneen pään päällä. CNC-ohjelma määrittää, mikä meistipino kytkeytyy kullekin sekvenssin mutkalle, ja kone pyörii automaattisesti oikeaan muotiin mutkien välillä. Koko monimutkainen osa valmistetaan yhdellä koneella ilman osien uudelleenkiinnitystä. Tällä kyvyllä ei ole manuaalista tai tavanomaista taivutusvastinetta – saman osan valmistaminen muilla tavoilla vaatisi useita erillisiä taivutustoimenpiteitä eri koneilla ja manuaalista uudelleenasemointia mutkien välillä, mikä moninkertaistaa kumulatiivisen mittavirheen riskin.

Oikea-vasen taivutus

Perinteiset pyörivät vetotaivurit taipuvat vain yhteen suuntaan - tyypillisesti oikeaan (myötäpäivään materiaalin syöttösuunnasta katsottuna). Komponentit, joissa on sekä oikea- että vasenkätinen mutka – kuten S-kaaret tai osat, jotka vaihtavat suuntaa kolmiulotteisessa tilassa – vaativat yleensä osan poistamisen, kääntämisen päästä päähän ja uudelleen taivutuksen toisessa asennuksessa. Oikean vasemmanpuoleisissa CNC-taivutuskoneissa on sekä oikea- että vasenkätiset taivutuspäät, ja ne voivat vaihtaa niiden välillä ohjelmaohjauksella. Tuloksena on, että monimutkaiset kolmiulotteiset putkien geometriat, jotka vaativat vastakkaisia mutkia, voidaan saada valmiiksi yhdessä keskeytymättömässä konesyklissä , eliminoi uudelleenkiinnitysvirheen ja käsittelee kahden asennusprosessin vaurioriskin.

Täyssähköinen CNC-taivutus

Nykyaikaiset CNC-taivutuskoneet käyttävät yhä enemmän täyssähköisiä servokäyttöjärjestelmiä hydraulisen voiman sijaan kaikille akseleille. Täyssähköisillä CNC-taivuttimilla on useita etuja hydraulisiin CNC-koneisiin verrattuna:

• Korkeampi paikannustarkkuus: Servomoottori ja kuularuuvikäyttöjärjestelmät saavuttavat paikannustoistettavuuden plus tai miinus 0,01 mm tai parempi , verrattuna plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Nopeammat sykliajat: Sähköiset servoakselit kiihtyvät ja hidastavat nopeammin kuin hydrauliset toimilaitteet, mikä vähentää mutkien välistä paikoitusaikaa 20-40 % monitaivutussyklisovelluksissa ( Lähde: International Journal of Advanced Manufacturing Technology, Guo et al., 2020 )
• Pienempi energiankulutus: Servokäytöt kuluttavat energiaa vain liikkuessaan (jarruttavat regeneratiivisesti energian talteenottamiseksi hidastuksen aikana), kun taas hydraulijärjestelmät ylläpitävät pumpun täyttä painetta jatkuvasti. Energian säästöä 30-60 % konetta kohden on raportoitu tuotantovertailuissa ( Lähde: Journal of Cleaner Production, Joshi et al., 2019 )
• Hydrauliöljyn poisto: Täyssähköiset koneet eliminoivat hydrauliöljyjärjestelmien paloriskin, hävityskustannukset ja huoltotarpeen, mikä on merkittävää puhtaissa valmistusympäristöissä, kuten lääketieteellisten laitteiden ja elintarvikelaitteiden putkien valmistuksessa.

Teollisuussovellukset, joissa CNC-taivutus on ainoa käyttökelpoinen menetelmä

Useilla teollisuudenaloilla putkien ja putkien komponenttien laatu-, toistettavuus- ja jäljitettävyysvaatimukset ovat sellaiset, että CNC-taivutus ei ole vain suositeltava menetelmä, vaan ainoa menetelmä, joka pystyy täyttämään spesifikaatiot.

Autojen valmistus

Nykyaikainen autotuotanto toimii juuri-in-time-toimitusaikataulun mukaisesti ja osavarasto on lähes nolla. Jokaisen pakoputken, polttoaineputken, jarruputken, ilmastointiputken ja rakenneputken komponentin on vastattava tarkasti kokoonpanotelinettä – kokoamiskohdassa manuaalista säätöä vaativa mittavaihtelu häiritsee tuotantolinjaa eikä ole taloudellisesti hyväksyttävää. Autojen putken taivutusvaatimukset edellyttävät tyypillisesti kulmatoleransseja plus tai miinus 0,3 - 0,5 astetta ja lineaariset toleranssit plus tai miinus 0,5 mm valmiissa osissa saavutettavissa toleranssit tuotannossa vain CNC-pyörivä vetotaivutus. Autoteollisuus on CNC-putkien taivutustekniikan suurin yksittäinen käyttäjä, jonka osuus on noin 45 % CNC-taivutuskoneasennuksista maailmanlaajuisesti ( Lähde: Mordor Intelligence, CNC-taivutuskoneiden markkinaraportti, 2022 ).

Ilmailu ja puolustus

Lentokoneen hydraulijärjestelmän letkujen on täytettävä AS9100-laadunhallintavaatimukset, ja niissä on tyypillisesti materiaalin jäljitettävyysvaatimukset, jotka yhdistävät kaikki tuotantotietueet tiettyyn materiaalin lämpö- ja koneohjelmaan. Nykyaikaisten CNC-taivutuskoneiden täydellinen tuotantotietojen kirjauskyky – todellisen taivutuskulman, todellisen kierron, syklin ja käyttäjän tunnuksen tallentaminen jokaisen osan jokaisen taivutuksen osalta – tarjoaa tämän jäljitettävyyden ilman manuaalista dokumentointia. Aerospace-hydrauliputkien tekniset tiedot edellyttävät yleensä kulmatoleransseja plus tai miinus 0,2 astetta ja eron nimellistarkistukset kokoonpanossa, jotka ovat saavutettavissa vain CNC-tuotannossa.

Lääketieteelliset laitteet

Lääketieteellisten laitteiden letkukomponentit – kuvantamislaitteiden rungot, kirurgisten pöytärakenteet, potilaan käsittelylaitteet – on valmistettava todistetusti puhtaista materiaaleista, taivutettu ilman voiteluaineita, jotka voivat saastuttaa lääketieteellistä ympäristöä, ja mitataan tiukkojen vaatimusten mukaisesti. Ilman hydrauliöljyä toimivat täyssähköiset CNC-taivutuskoneet ovat sopiva tuotantotekniikka tähän ympäristöön, ja CNC-tuotannon täydellinen ohjelmajäljitettävyys tukee FDA 21 CFR Part 820:n ja ISO 13485:n edellyttämää suunnitteluhistoriatiedostodokumentaatiota.

LVI ja jäähdytys

Kupariputken taivutus LVI-höyrystin- ja lauhdutinpattereille vaatii johdonmukaisia tiukkasäteisiä taivutuksia, joita vain CNC-karan taivutus voi tuottaa ohutseinäisessä kupariputkessa ilman soikeavirheitä, jotka rajoittaisivat kylmäaineen virtausta. Nopeat CNC-kupariputkien taivuttajat LVI-käämien tuotantoon saavuttavat kiertonopeudet jopa 600 mutkaa tunnissa automatisoiduissa monipäisissä koneissa – tuotantonopeudet, joita manuaalinen tai perinteinen taivutus ei pysty saavuttamaan.

Valinta CNC-taivutuksen ja vaihtoehtoisten menetelmien välillä: Päätöskehys

Sopivan taivutusmenetelmän valitseminen tiettyyn sovellukseen edellyttää useiden tekijöiden samanaikaista arviointia. Alla oleva taulukko tarjoaa jäsennellyn päätöksentekokehyksen, joka perustuu tärkeimpiin valintakriteereihin.
